HERCULES Condensing 26 kW Solar
 |
Modell: | HERCULES Condensing 26 kW Solar | |
| Névleges fűtési teljesítmény: | 23,90 kW | ||
| HMV előállítás módja: | Tárolós rendszerű (beépített) | ||
| Égéstér: | Zárt (ventilátoros) | ||
| Elektromos vízvédettség: | IPX5D | ||
| Működés módja: | Álló | ||
| Rendelési kód: | 3.020475 |
- Bemutatás
- Méretek
- Műszaki adatok
- Hőtechnikai adatok
- Hidraulikai vázlat
- Felépítés
- Tartozékok
- Szivattyú jelleggörbe
Bemutatás
A HERCULES Condensing 26 kW Solar típusú álló, kondenzációs elven működő gázkazán 24 kW teljesítménnyel képes fűtési, és 26 kW-tal használati melegvizet előállítani. A gázkészülék gyárilag fel van készítve napkollektorok csatlakoztatására, beépítve tartalmaz minden gépészeti és szabályozó egységet! A készülék 200 literes, rozsdamentes acélból készült beépített használati melegvíz tárolóval rendelkezik. A tároló két fűtőcsőkígyója közül az egyik a napkollektoros rendszerrel hidraulikai köréhez csatlakozik. A HERCULES Condensing 26 kW Solar kazánok többzónás rendszerben is alkalmazhatók, zónánkénti szobatermosztátos szabályozással. Az opcionális bővítőkészletekkel legfeljebb három fűtési zóna kilakaítása lehetséges, melyek közül kettő keverőszelepes (alacsony hőmérsékletű) is lehet. A HERCULES Condensing kW készülékek nagy vízterű fűtési rendszerekhez is alkalmazhatók. A készülék az (opcionális) Super Amico távszabályzóval könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) használata is lehetséges.
- BEÉPÍTETT NAPKOLLEKTOROS GÉPÉSZETI ÉS SZABÁLYOZÓ EGYSÉGEK
A HERCULES Condensing 26 kW Solar jelölésű készülékek nem csak korszerű álló hőközpontként üzemelnek, hanem napkollektorok csatlakoztatása esetén teljes értékű rendszerként is. A kazán beépítve tartalmazza a tágulási tartályt, hidraulikai egységet, szabályzót, és minden olyan biztonsági berendezést, amely egy napkollektoros rendszer működéséhez szükséges.
- KÉT FÜGGETLEN HŐCSERÉLŐ
Mind a fűtési, mind a HMV hőcserélő rozsdamentes acélból készült. - DIGITÁLIS VEZÉRLÉSŰ LÁNGMODULÁCIÓ
Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. - AUTOMATIKUS BY-PASS
Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is. - MOTOROS VÁLTÓSZELEP
A használati melegvíz előállításakor beépített, segédenergiával működtetett váltószelep irányítja a kazánvizet a HMV hőcserélő felé. - BEÉPÍTETT ROZSDAMENTES TÁROLÓ
A beépített 200 literes űrtartalmú melegvíztároló lehetővé teszi a melegvíz felhasználást több csapoló, például két fürdőszoba egyidejű használata esetén is. A második fűtőcsőkígyója a napkollektoros rendszer hidraulikai köréhez csatlakozik. - HMV TÁGULÁSI TARTÁLY
A HMV körben jelentkező nyomásnövekedés kompenzálására a HERCULES Condensing kW készülékek egy második beépített tágulási tartállyal is rendelkeznek a HMV kör számára. - EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL
Ezek a készülékek képesek együttműködni az Immergas DIM egységeivel, így lehetséges mégtöbb, egymástól független fűtési (akár radiátoros, akár kevert) kör kialakítása. - BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg, és magasabb komfortot biztosít. - ZÓNÁSÍTOTT RENDSZEREKHEZ ALKALMAS
A HERCULES Condensing kW készülékeket többzónás rendszerekhez tervezték. A készülékek ötféle kiépítésben alkalmazhatóak: 1, 2 vagy 3 radiátoros zóna, 1 radiátoros + 2 keverőszelepes, vagy 2 radiátoros és egy keverő szelepes zóna kiszolgálására képesek. A zónák külön-külön szabályozhatók egy-egy termosztát segítségével. Az 1. zóna keringető szivattyúja része az alapfelszereltségnek! Az ABT jelzésű kazán a keverőszelepes körhöz gyárilag tartalmazza az 1 radiátoros + 1 keverőszelepes zóna kiszolgálásához szükséges egységeket (két fűtőköri szivattyú, egy motoros keverőszelep, automata by-pass szelepek és szerelvények). - MODULÁCIÓS KERINGETŐ SZIVATTYÚ
A keringető szivattyú sebességét a vezérlő elektronika folyamatosan változtatja úgy - PROGRAMOZHATÓ HMV TÁROLÓ FŰTÉS
Az opcionális Super Amico távvezérlő segítségével a beépített használati melegvíz tároló időpogram szerint fűthető. - NAGYMÉRETŰ LCD KIJELZŐ
A nagyméretű kijelzőn a készülék számos információt közöl a felhasználóval. Megjeleníti a különböző működési jellemzőket, az aktuális funkciót (szivattyú utókeringtetés, égéstér szellőztetés, HMV készítés, stb.) vagy akár az üzemórák, gyújtások számát. - KONDENZÁCIÓS TECHNOLÓGIA
Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli. - IPX5D ELEKTROMOS VÉDETTSÉG
Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.
Méretek
BEFOGLALÓ MÉRETEK | ||||
Típus | Magasság | Szélesség | Mélység | Füstgáz elvezetés / levegő bevezetés mérete [mm] |
HERCULES Condensing 26 kW Solar | 1970 | 600 | 750 | Ø 60/100 |
A készülék jobboldalán található kis ajtó nyithatósága érdekében annál az oldalnál a faltól legalább 300mm távolságot kell hagyni!
CSATLAKOZÓ MÉRETEK | ||
RA3 | 3. direkt fűtési (magas hőmérsékletű) zóna visszatérő vezeték csatlakozása (opcionális) | G3/4” |
MA3 | 3. direkt fűtési (magas hőmérsékletű) zóna előremenő vezeték csatlakozása (opcionális) | G3/4” |
RA2 | 2. direkt fűtési (magas hőmérsékletű) zóna visszatérő vezeték csatlakozása (opcionális) | G3/4” |
MA2 | 2. direkt fűtési (magas hőmérsékletű) zóna előremenő vezeték csatlakozása (opcionális) | G3/4” |
RB2 | 2. keverőszelepes (alacsony hőmérsékletű) fűtési zóna visszatérő vezeték csatlakozása (opcionális) | G1” |
MB2 | 2. keverőszelepes (alacsony hőmérsékletű) fűtési zóna előremenő vezeték csatlakozása opcionális) | G1” |
RB1 | 1. keverőszelepes (alacsony hőmérsékletű) fűtési zóna visszatérő vezeték csatlakozása (opcionális) | G1” |
MB1 | 1. keverőszelepes (alacsony hőmérsékletű) fűtési zóna előremenő vezeték csatlakozása (opcionális) | G1” |
RA1 | 1. direkt fűtési (magas hőmérsékletű) zóna visszatérő vezeték csatlakozása | G3/4” |
MA1 | 1. direkt fűtési (magas hőmérsékletű) zóna előremenő vezeték csatlakozása | G3/4” |
G | Gáz | G1/2” |
AC | Használati melegvíz csatlakozása | G3/4” |
AF | Használati hidegvíz csatlakozása | G3/4” |
RC | Használati melegvíz cirkulációs vezeték csatlakozása (opcionális) | G1/2” |
RP | Napkollektoros rendszer előremenő vezeték csatlakozása | G3/4” |
MP | Napkollektoros rendszer visszatérő vezeték csatlakozása | G3/4” |
SC | Kondenzvíz elvezetés, legalább 13 mm belső átmérő |
|
Műszaki adatok
|
| HERCULES Condensing 26 kW Solar |
Névleges hőterhelés HMV üzemmódban | kW | 26,9 |
Névleges hőterhelés fűtési üzemmódban | kW | 24,3 |
Névleges hőteljesítmény HMV üzemmódban | kW | 26,0 |
| Névleges hőteljesítmény fűtési üzemmódban | kW | 23,6 |
Minimális hőterhelés | kW | 3,2 |
Minimális hőteljesítmény | kW | 3,0 |
Hatásfok névleges terhelésnél (80/60°C) | % | 96,9 |
Hatásfok minimális terhelésnél (80/60°C) | % | 93,2 |
Hatásfok teljes terhelésnél (50/30°C) | % | 105,3 |
Hatásfok minimális terhelésnél (50/30°C) | % | 106,8 |
Hatásfok minimális terhelésnél (40/30°C) | % | 107,5 |
Hatásfok minimális terhelésnél (40/30°C) | % | 108,8 |
Engedélyezett égéstermékelvezető/levegőbevezető rendszerek | B2, B3, C1, C3, C4, C5, C6, C8 | |
Fűtési kör jellemzői
Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses) | °C | 30-85 / 25-50 |
Maximális kazánvíz hőmérséklet | °C | 90 |
Maximális üzemi nyomás | bar | 3 |
Tágulási tartály hasznos térfogata | liter | 10,8 |
Tágulási tartály előnyomása | bar | 1,0 |
Keringetőszivattyú emelőmagassága (1000 l/h) | kPa | 30,9 |
Használati melegvíz kör jellemzői
Névleges HMV teljesítmény | kW | 26,0 |
HMV hőmérséklet-tartomány | °C | 20 - 60 |
Maximális nyomás a HMV körben | bar | 8 |
HMV teljesítmény folyamatos üzemben (Δt=30°C) | liter/perc | 13,1 |
HMV teljesítmény az első tíz percben (Δt=30°C) | liter/perc | 19,9 |
HMV köri tágulási tartály hasznos térfogata | liter | 4,3 |
HMV köri tágulási tartály előnyomása | bar | 2,5 |
Napkollektoros kör jellemzői
A hőhordozó folydék megengedett legnagyobb üzemi hőmérséklete | °C | 130 |
A hőhordozó folydék megengedett legnagyobb pillanatnyi hőmérséklete | °C | 150 |
Biztonsági szelep nyomása | bar | 6 |
Tágulási tartály hasznos térfogata | liter | 10,3 |
| Tágulási tartály előnyomása | bar | 1,5 |
Keringető szivattyú névleges elektromos teljesítmény felvétele | W | 36 |
Keringető szivattyú emelőmagassága | m v.o. | 6 |
Hőhordozó folyadék térfogatáramának szabályozási tartománya | liter/perc | 1 - 6 |
Egyéb jellemzők
Hálózati feszültség | V/Hz | 230 / 50 |
Névleges áramfelvétel | A | 0,99 |
Névleges elektromos teljesítmény | W | 190 |
Ventilátor teljesítményigénye | W | 24,6 |
Ventilátor szállítónyomása névleges teljesítményen | Pa | 148 |
Ventilátor szállítónyomása minimális teljesítményen | Pa | 33 |
Fűtési keringetőszivattyú teljesítményigénye | W | 34 |
Elektromos védettség | IP | X5D |
Kazánvíz térfogat | liter | 7,6 |
HMV tartály térfogata | liter | 200 |
Teljes tömeg (víz nélkül) | kg | 193,8 |
Hőtechnikai adatok
|
| H-földgáz (G20) | Propán (G30) | Bután (G31) |
Hatásfok maximális terhelésnél (80/60°C) | % | 96,9 | 96,9 | 96,9 |
Hatásfok minimális terhelésnél (80/60°C) | % | 93,2 | 93,2 | 93,2 |
Hatásfok maximális terhelésnél (50/30°C) | % | 105,3 | 105,3 | 105,3 |
Hatásfok minimális terhelésnél (50/30°C) | % | 106,8 | 106,8 | 106,8 |
Hatásfok maximális terhelésnél (40/30°C) | % | 107,5 | 107,5 | 107,5 |
Hatásfok minimális terhelésnél (40/30°C) | % | 108,8 | 108,8 | 108,8 |
Kéményveszteség maximális terhelésnél (80/60°C) | % | 2,5 | 2,5 | 2,5 |
Kéményveszteség kikapcsolt égőnél | % | 0,03 | 0,03 | 0,03 |
Burkolat vesztesége kikapcsolt égőnél | % | 0,58 | 0,58 | 0,58 |
Burkolat vesztesége maximális terhelésnél (80/60°C) | % | 0,9 | 0,9 | 0,9 |
Füstgáz-hőmérséklet maximális terhelésnél | °C | 62 | 68 | 62 |
Füstgáz-hőmérséklet minimális terhelésnél | °C | 49 | 54 | 49 |
Füstgáz-tömegáram maximális terhelésnél | kg/h | 42 | 38 | 43 |
Füstgáz tömegáram minimális terhelésnél | kg/h | 5 | 5 | 5 |
CO2 tartalom maximális terhelésnél | % | 9,5 | 12,3 | 10,6 |
CO2 tartalom minimális terhelésnél | % | 9,0 | 11,8 | 10,1 |
CO tartalom maximális terhelésnél (0% O2 tartalom mellett) | ppm | 235 | 680 | 220 |
CO tartalom minimális terhelésnél (0% O2 tartalom mellett) | ppm | 3 | 4 | 4 |
NOx kibocsátás maximális terhelésnél | mg/kWh | 44 | 148 | 35 |
NOx kibocsátás minimális terhelésnél | mg/kWh | 12 | 26 | 13 |
A gáz térfogatáramok 15°C hőmérsékleten, és 1013 mbar nyomáson számított fűtőérték esetére vonatkoznak.
A füstgáz-hőmérséklet értékek 15°C-os hőmérsékletű frisslevegő, és 50°C-os fűtési előremenő esetére vonatkoznak.

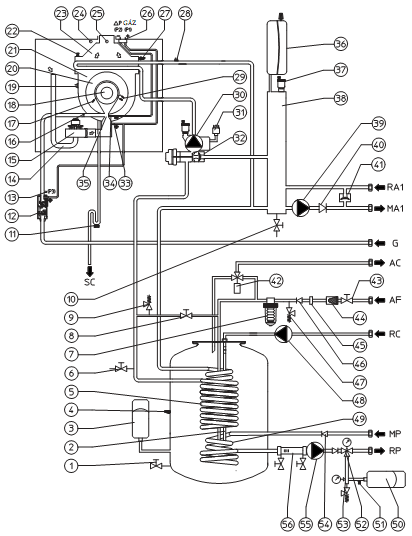

Hidraulikai vázlat
Felépítés
Tartozékok
Megnevezés | Cikkszám |
Super AMICO heti programozású digitális távvezérlő | 3.016577 |
Külső hőmérséklet érzékelő | 3.014083 |
Vezetékes telefonos modem a távvezérlőhöz1 | 3.013305 |
GSM telefonos modem a távvezérlőhöz1 | 3.017182 |
Vezeték nélküli heti programozású digitális szobatermosztát | 3.014439 |
Heti programozású digitális szobatermosztát | 3.014438 |
Beépíthető egység két direkt zónás fűtési rendszerhez2 (1db keringető szivattyú, vezérlés, by-pass szelep) | 3.018837 |
Beépíthető egység három direkt zónás fűtési rendszerhez2 (2db keringető szivattyú, vezérlés, by-pass szelep) | 3.018838 |
Beépíthető egység alacsony hőmérsékletű fűtési rendszerhez2 (1db keringető szivattyú, vezérlés, by-pass szelep, motoros keverőszelep) Az ABT jelzésű típusba gyárilag be van építve! | 3.018836 |
Beépíthető egység alacsony hőmérsékletű fűtési rendszerhez 3.018837 vagy 3.018836 egységek mellé2 (1db keringető szivattyú, by-pass szelep, motoros keverőszelep) | 3.018839 |
Beépíthető egység két alacsony hőmérsékletű fűtési rendszerhez2 (2db keringető szivattyú, vezérlés, by-pass szelepek, motoros keverőszelepek) | 3.020003 |
Kiegészítő többfunkciós relépanel | 3.015350 |
HMV cirkulációs készlet szivattyú nélkül | 3.015435 |
HMV cirkulációs készlet szivattyúval | 3.020001 |
Fűtési elzáró csapok |
|
Napkollektoros rendszer bekötőcső készlete (csövek és idomok a HMV tárolóhoz) | 3.019998 |
Polifoszfátos vízlágyító készlet (Hercules Condensing kW készülékekhez kialakított csatlakozókkal) | 3.019999 |
1: AMICO távvezérlőhöz. Lehetővé teszi a kazán indítását telefonon keresztül.
2: A Hercules Condensing kW készülékekbe gyárilag be van építve az 1. zóna keringető szivattyúja.
A készülék képes teljeskörűen együttműködni DIM fűtési zóna egységekkel.
Szivattyú jelleggörbe
Direkt fűtési kör szivattyújának jelleggörbéje (gyárilag egy kör telepítve):
Keverőszelepes fűtési kör szivattyújának jelleggörbéje (külön rendelhető):
