VICTRIX Pro 35 ErP

Névleges fűtési teljesítmény 34 kW
Működés módja Fali fűtő (tároló előkészítéssel)
Szezonális hatásfok (2010/30/EU) 91% "A" kat.
Rendelési kód 3.025622

Bemutatás

A VICTRIX Pro 35 ErP gázkészülék egy nagy hőteljesítményű (34,9 kW @ 50/30 C), falra szerelhető kondenzációs kazán. Indirekt tároló csatlakoztatásával képes használati melegvizet előállítani. Nagy teljesítménye és kaszkádba kötési lehetősége miatt társasházak, ipari létesítmények ideális megoldása lehet. A digitális kaszkád és zóna vezérlő csatlakoztatásával lehetőség van három fűtési kör (egy direkt kör és maximum két keverőszelepes, vagy további két direkt kör) kialakítására, valamint egy indirekt HMV tároló vezérlésére. A kaszkád szabályozó akár 8 VICTRIX Pro ErP készüléket is képes vezérelni, folyamatos teljesítmény-szabályozás mellett. A kaszkád szabályozó egységekből akár 5 is összeköthető, így összesen 15 fűtési kör (5 direkt és 10 keverőszelepes vagy direkt) kialakítása lehetséges, valamint 5 HMV tároló vezérlése. Fűtési rendszer kialakításához a készüléket hidraulikai váltón keresztül kell a rendszerhez csatlakoztatni, mert a készülék szivattyúja nem képes a teljes rendszerben lévő vizet keringtetni.

ROZSDAMENTES ACÉL HŐCSERÉLŐ

A fűtő köri hőcserélő rozsdamentes acélból készült.

MÉG SZÉLESEBB MODULÁCIÓS TARTOMÁNY

Működés közben a teljesítmény 10-100% között változik a pillanatnyi szükségleteknek megfelelően.

DIGITÁLIS VEZÉRLÉSŰ LÁNGMODULÁCIÓ

Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására.

ELŐKÉSZÍTVE KÜLSŐ TÁROLÓ CSATLAKOZATÁSÁRA

Használati melegvíz előállítására indirekt tároló csatlakoztatásával képes, melynek vezérlése a készülék alapfelszereltsége. A csatlakoztatáshoz motoros váltószelep készlet (opcionális) szükséges.

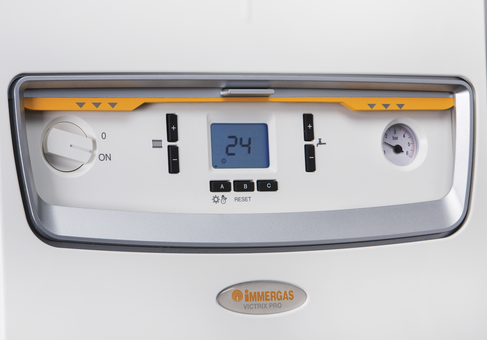

DIGITÁLIS KEZELŐFELÜLET

A digitális kezelőfelület biztosítja a készülék könnyű kezelhetőségét. A kézreálló gombokkal pontosan beállítható a hőmérséklet, illetve az egyéb paraméterek. A kijelző ábrák és kódok segítségével tájékoztat az aktuális üzemmódról és az esetleges hibákról.

BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS

Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.

LEHETŐSÉG TÖBBKAZÁNOS RENDSZER KIÉPÍTÉSÉRE

A VICTRIX Pro készülékek az Immergas kaszkád és zóna szabályozója (opcionális) segítségével képesek többkazános (kaszkád, maximum 8 készülékig) rendszerben is együttműködni, így akár több, mint 900 kW hőteljesítményt nyújtva.

KONDENZÁCIÓS TECHNOLÓGIA

Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli.

ARÁNYOS 0-10 V SZABÁLYOZÁSI LEHETŐSÉG

Az analóg bemeneten keresztül 0-10 V arányos szabályozással lehetőség van vagy a teljesítmény, vagy az előremenő fűtővíz hőmérséklet szabályzására.

"EASY CASCADE" TÖBBKAZÁNOS ÜZEMMÓD

Amennyiben legfeljebb két egyforma teljesítményű VICTRIX Pro készülék működik egy rendszerben, nincs szükség az Immergas kaszkád és zóna szabályozóra a kazánok vezérléséhez. Az Easy Cascade rendszernek köszönhetően ilyen összeállításban elegendő a kazánok saját, beépített vezérlésére hagyatkozni!

IPX5D ELEKTROMOS VÉDETTSÉG

Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.

Méretek

Méretek:

BEFOGLALÓ MÉRETEK

Magasság

[mm]

Szélesség

[mm]

Mélység (C)
[mm]

Füstgáz evezetés / levegő bevezetés  mérete

[mm]

994

450

457

Ø 80 / 125





CSATLAKOZÓ MÉRETEK

Fűtési

előremenő
M

Fűtési

visszatérő
R

Gáz


G

Kondenzvíz

elvezetés

SC

Elektromos

hálózat
V

1 1/2"

1 1/2"

3/4"

NÁ 25

23OV / 50Hz

Műszaki adatok

Műszaki adatok:

Névleges hőterhelés

kW

34,9

Minimális hőterhelés

kW

3,9

Névleges hőteljesítmény @ 50/30°C

kW

37,3
Névleges hőteljesítmény @ 80/60°CkW34,0

Minimális hőteljesítmény @ 50/30°C

kW

3,7

Minimális hőteljesítmény@ 80/60°C

kW

3,4

Hatásfok teljes terhelésnél (80/60°C)

%

97,3

Hatásfok minimális terhelésnél (80/60°C)

%

86,3

Hatásfok teljes terhelésnél (50/30°C)

%

107,0

Hatásfok minimális terhelésnél (50/30°C)

%

94,7

Hatásfok teljes terhelésnél (40/30°C)

%

107,3

Hatásfok minimális terhelésnél (40/30°C)

%

100,2

Engedélyezett égéstermékelvezető/levegőbevezető rendszer

          C1, C3, C6, B2, B3, B5

Fűtési kör jellemzői

Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses)

°C

20 – 85

Maximális kazánvíz hőmérséklet

°C

90

Maximális üzemi nyomás

bar

4,4

Keringetőszivattyú emelőmagassága (1000 l/h)

kPa (vom)

 55,0 (5,61)

Gázellátás

Csatlakozási nyomás földgáz esetén

mbar

20

Tüzelőanyag (G20) fogyasztás min/max

m3/h

0,42/3,70

Egyéb jellemzők

Hálózati feszültség

V/Hz

230/50

Névleges áramfelvétel

A

0,8

Névleges elektromos teljesítmény

W

100

Ventilátor teljesítményigénye

W

28

Ventilátor szállító nyomása névleges teljesítményen, C13 típusú elvezetés esetén

Pa

70

Ventilátor szállító nyomása minimális teljesítményen, C13 típusú elvezetés esetén

Pa

19

Ventilátor szállító nyomása névleges teljesítményen, B23P típusú elvezetés esetén

Pa

50

Ventilátor szállító nyomása minimális teljesítményen, B23P típusú elvezetés esetén

Pa

1

Keringetőszivattyú teljesítményigénye

W

57

Elektromos védettség

IP

IPX5D

Kazánvíz térfogat

liter

2,8

Teljes tömeg (víz nélkül)

kg

51,2

Hőtechnikai adatok

Hőtechnikai adatok:





H-földgáz (G20)

Bután

(G31)

Hatásfok maximális terhelésnél (80/60°C)

%

97,3

Hatásfok minimális terhelésnél (80/60°C)

%

86,3

Hatásfok maximális terhelésnél (50/30°C)

%

107,0

Hatásfok minimális terhelésnél (50/30°C)

%

94,7

Hatásfok maximális terhelésnél (40/30°C)

%

107,3

Hatásfok minimális terhelésnél (40/30°C)

%

100,2

Égéstermék oldali veszteség az égő bekapcsolt állapotában (80/60°C)

%

1,6

Égéstermék oldali veszteség az égő kikapcsolt állapotában

%

0,04

Burkolat vesztesége kikapcsolt égőnél

%

0,44

Burkolat vesztesége maximális terhelésnél (80/60°C)

%

1,1

Füstgáz-hőmérséklet maximális terhelésnél

°C

48

48

Füstgáz-hőmérséklet minimális terhelésnél

°C

47

47

Füstgáz-tömegáram maximális terhelésnél

kg/h

55

56

Füstgáz tömegáram minimális terhelésnél

kg/h

6

7

CO2 tartalom maximális terhelésnél

%

9,4

10,6

CO2 tartalom minimális terhelésnél

%

9,1

10,1

CO kibocsátásmaximális terhelésnél, 0% O2 mellett

ppm

84

99

CO kibocsátás minimális terhelésnél, 0% O2 mellett

ppm

1

1

NOx kibocsátás maximális terhelésnél, 0% O2 mellett

mg/kWh

35

37

NOx kibocsátás minimális terhelésnél, 0% O2 mellett

mg/kWh

12

15


A gáz térfogatáramok 15°C hőmérsékleten és 1013 mbar nyomáson számított fűtőérték esetére vonatkoznak.

A füstgáz-hőmérséklet értékek 15°C-os hőmérsékletű frisslevegő és 50°C-os fűtési előremenő esetére vonatkoznak.

Hidraulikai vázlat

Hidraulikai vázlat:

Felépítés

Felépítés:

Tartozékok

  • Rendelési kód: 3.014172

    Toldó adapter flexibilis csövek közé

  • Rendelési kód: 3.014174

    Ø 80/125 m-es füstgáz kivezető végelem, kültéri egység flexibilis béléscső rendszerhez

  • Rendelési kód: 3.014171

    Alap készlet flexibilis béléscső rendszerhez

  • Rendelési kód: 3.014170

    Ø 80 mm-es flexibilis béléscső készlet

  • Rendelési kód: 3.015249

    Ø 80/125 mm-es, lapos tető átvezető gallér

  • Rendelési kód: 3.014173

    Kémény lezáró gallér flexibilis béléscső rendszerhez

  • Rendelési kód: 3.019374

    Napkollektor érzékelő (Integrált digitális rendszer - vagy kaszkád szabályzóhoz)

  • Rendelési kód: 3.015243

    Ø 80/125 mm-es függőleges kivezető készlet induló idommal és ferde tető átvezető gallérral

    Victrix Pro 35 - 120kW induló idom tartozék, 35kW alatti induló idom külön tételt képvisel (3.022990).

  • Rendelési kód: 3.022988

    Ø 80/125 mm-es, könyök idom nyitható vizsgáló nyílással

  • Rendelési kód: 3.022989

    Ø 80/125 mm-es, egyenes idom nyitható vizsgáló nyílással

  • Rendelési kód: 1.019638

    Ø 80/125 mm-es induló idom VICTRIX Pro készülékekhez

  • Rendelési kód: 3.015248

    Ø 80/125 mm-es, 45°-os ív

  • Rendelési kód: 3.015247

    Ø 80/125 mm-es, 90°-os ív

  • Rendelési kód: 3.015246

    Ø 80/125 mm-es, 2 m-es toldócső

  • Rendelési kód: 3.018667

    Ø 80/125 mm-es, 1 m-es toldócső

  • Rendelési kód: 3.024665

    Ø 200 mm-es, 87°-os ív

  • Rendelési kód: 3.024669

    Ø 250 mm-es, 45°-os ív

  • Rendelési kód: 3.024670

    Ø 250 mm-es, 87°-os ív

  • Rendelési kód: 3.024517

    Ø 160 mm-es, 87°-os ív

  • Rendelési kód: 3.024664

    Ø 200 mm-es, 45°-os ív

Szivattyú jelleggörbe

Szivattyú jelleggörbe:
