Nike Mini 24 kW X

Modell:NIKE Mini 24 kW X
Névleges fűtési teljesítmény: 23,80 kW
HMV előállítás módja: Tárolós rendszerű (opcionális, külső tárolóval)
Égéstér: Nyitott (kéményes)
Elektromos vízvédettség: IPX4D
Működés módja: Csak fűtő
Rendelési kód: 3.020857

Bemutatás

A NIKE Mini 24 kW X fali készülékcsalád 23,8 kW teljesítménnyel képes fűtési-, és külső tárolós rendszerben használati melegvizet előállítani. Kompakt méreteinek köszönhetően a lakás szinte bármely részén elhelyezhető. A készülék az  Amico V2 távszabályzóval (opcionális) könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) alkalmazása is lehetséges. Felhasználóbarát elektronikájának köszönhetően egyszerűen üzemeltethető, az állapotjelző ábrák könnyen értelmezhetők. A NIKE Mini 24 kW X hagyományos, nyitott égésterű, csak fűtő készülék.

  • RÉZ HŐCSERÉLŐ
    A rézből készült hőcserélő kiváló teljesítményt biztosít a fűtési melegvíz előállításához.
  • PROGRAMOZHATÓ LÁNGMODULÁCIÓ
    Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. A maximális teljesítmény elérése akár tíz perc időtartamra is elnyújtható, ezáltal csökkentve a ki-bekapcsolások számát, növelve a hőcserélő élettartamát.
  • SZABÁLYOZHATÓ BY-PASS
    A szabályozható by-pass lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is. A szabályozható by-pass optimális működést tesz lehetővé (alap felszereltség).
  • MOTOROS VÁLTÓSZELEP KÜLSŐ TÁROLÓ HASZNÁLATÁHOZ
    A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a külső tároló felé. A készülék a váltószelep működtetéséhez szükséges motort nem tartalmazza.
  • EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL
    Az Eolo Mini kW készülékek képesek teljes körűen együttműködni az Immergas DIM egységeivel, így lehetséges több, egymástól független fűtési kör (akár radiátoros, akár kevert) kialakítása.
  • BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
    Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.
  • IPX4D ELEKTROMOS VÉDETTSÉG
    Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.



Méretek

Méretek:

BEFOGLALÓ MÉRETEK

Típus

Magasság

[mm]

Szélesség

[mm]

Mélység
[mm]

Füstgáz evezetés  mérete

[mm]

NIKE Mini 24 kW X

785

440

240

Ø 130

CSATLAKOZÓ MÉRETEK

Típus

Fűtési előremenő


M

Fűtési visszatérő


R

Tároló előremenő

(választható)
MU

Tároló visszatérő

(választható)

RU

Hálózati hidegvíz

(töltőcsap)

RR

Gáz





G

Elektromos hálózat



V

NIKE Mini 24 kW X

3/4"

3/4"

1/2"

1/2"

1/2"

3/4"

23OV / 50Hz

Műszaki adatok

Műszaki adatok:

Névleges hőterhelés

kW

26,2

Névleges hőteljesítmény

kW

23,8

Hőterhelés legkisebb teljesítményen, HMV üzemmódban

kW

8,3

Hőteljesítmény legkisebb teljesítményen, HMV üzemmódban

kW

7,0

Hőterhelés legkisebb teljesítményen, fűtési üzemmódban

kW

10,9

Hőteljesítmény legkisebb teljesítményen, fűtési üzemmódban

kW

9,4

Hatásfok 100%-os terhelésnél

%

91,0%

Hatásfok 30%-os terhelésnél

%

89,3%

Fűtési kör jellemzői

Fűtési előremenő hőmérséklet-tartomány

°C

35 - 85

Maximális kazánvíz hőmérséklet

°C

90

Maximális üzemi nyomás

bar

3

Tágulási tartály térfogata (hasznos)

liter

4,0

Tágulási tartály előnyomása

bar

1,0

Keringetőszivattyú emelőmagassága (1000 l/h)

kPa (vom)

24,52 (2,5)

Használati melegvíz kör jellemzői

Névleges HMV teljesítmény

kW

23,6

HMV hőmérséklet-tartomány

°C

35 - 60

HMV teljesítmény folyamatos üzemben (Δt=30°C)

liter/perc

tároló függő

HMV teljesítmény az első 10 percben (Δt=30°C)
liter/perc

tároló függő

Gázellátás

""H" típusú földgáz (G20) csatlakozási nyomása

mbar

20

Fogyasztás névleges teljesítményen (Ha=36MJ/normál m3)

m3/h

2,77

Egyéb jellemzők

Hálózati feszültség

V/Hz

230/50

Névleges áramfelvétel

A

0,44

Névleges elektromos teljesítmény

W

95

Keringetőszivattyú teljesítménye

W

87

Elektromos védettség

IP

X4D

Kazánvíz térfogat

liter

2,5

Teljes tömeg (víz nélkül)

kg

26,1

Hőtechnikai adatok

Hőtechnikai adatok:

NIKE Mini 24 kW X



H-földgáz (G20)

Propán (G30)

Bután (G31)

Tüzeléstechnikai hatásfok maximális terhelésnél (80/60°C)

%

91,0

 91,0

91,0

Tüzeléstechnikai hatásfok 30%-os részterhelésnél (80/60°C)

%

89,3

 89,3 89,3

Kéményveszteség maximális terhelésnél (80/60°C)

%

6,7

6,7

 6,7

Kéményveszteség kikapcsolt égőnél

%

0,09

 0,09 0,09

Burkolat vesztesége kikapcsolt égőnél

%

2,3

 2,3
 2,3

Burkolat vesztesége maximális terhelésnél (80/60°C)

%

1,2

 1,2
 1,2

Füstgáz-hőmérséklet maximális terhelésnél

°C

94

96

94

Füstgáz-hőmérséklet minimális terhelésnél

°C

82

83

81

Füstgáz tömegáram maximális terhelésnél

kg/h

74

73

74

Füstgáz tömegáram minimális terhelésnél

kg/h

65

61

64

CO2 tartalom maximális terhelésnél

%

 4,95

5,80

5,65

CO2 tartalom minimális terhelésnél

%

1,70

2,10

2,00

CO kibocsátásmaximális terhelésnél

ppm

62

100

56

CO kibocsátás minimális terhelésnél

ppm

76

100

106

NOx kibocsátás maximális terhelésnél

mg/kWh

180

310

255

NOx kibocsátás minimális terhelésnél

mg/kWh

125

128

124

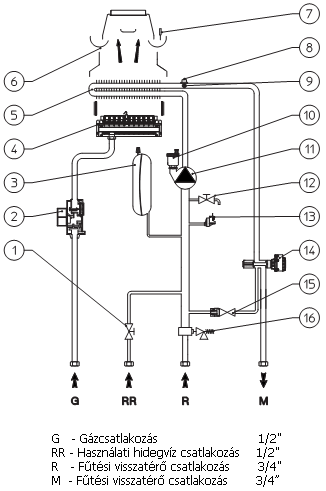

Hidraulikai vázlat

Hidraulikai vázlat:

Jelmagyarázat



1

Toltőcsap

2

Gázszelep

3

Fűtési tágulási tartály

4

 Égő

5

Primer hőcserélő

6

Égéstermék gyűjtő

7

Égéstermék visszaáramlás érzékelő (termosztát)

8 Biztonsági határoló termosztát

9

Fűtési előremenő NTC érzékelő

10

Légtelenítő szelep

11

Keringető szivattyú

12

Ürítőcsap

13

Fűtési rendszer nyomáskapcsoló

14

Motoros váltószelep

15

By-pass szelep

16

3 bar-os biztonsági szelep





Felépítés

Felépítés:

Jelmagyarázat



1

 Égéstermék-gyűjtő

2

Fűtési rendszer nyomáskapcsolója

3

Keringető szivattyú

4

Gázszelep

5

 Töltőcsap

6

 Égéstermék visszaáramlás érzékelő (termosztát)

7

 Határoló termosztát

8

 Primer hőcserélő

9

 Fűtővíz előremenő hőmérséklet érzékelője

10

Égéstér

11

Gyújtó- és lángőr elektróda

12

 Fűtési rendszer tágulási tartálya

13

Égő

14

Légtelenítő szelep

15



16

Motoros váltószelep

17

Ürítőcsap

18

By-pass szelep

19

3 bar-os biztonsági szelep





Tartozékok

Tartozékok:

Megnevezés

Cikkszám

AMICO V2 heti programozású digitális távvezérlő (OpenTherm kompatibilis)

3.021395

AMICO Universal heti programozású digitális távvezérlő (IMG BUS és OpenTherm kompatibilis)

 3.020946

Heti programozású digitális szobatermosztát

3.014438

Vezeték nélküli heti programozású digitális szobatermosztát

3.020357

Telefonos modem GSM hálózatra*

3.017182

Telefonos modem vezetékes hálózatra*

3.013305

Külsőhőmérséklet-érzékelő

3.014083

Zóna vezérlő doboz

3.011668

Fűtési elzáró csapok roppantógyűrűs csatlakozással (2db)

3.4297

Fűtési elzáró csapok roppantógyűrűs csatlakozással, szűrővel szerelve

3.015854

Kazán-tároló összekötő készlet (váltószelep motor, érzékelő)3.020934

* Távvezérlőhöz vagy digitális szobatermosztáthoz.



A készülék képes teljeskörűen együttműködni DIM fűtési zóna egységekkel.

Szivattyú jelleggörbe

Szivattyú jelleggörbe:

A – Szivattyú legnagyobb sebességen, by-pass szelep zárva
B – Szivattyú legnagyobb sebességen, by-pass szelep nyitva
C – Szivattyú közepes sebességen, by-pass szelep zárva
D – Szivattyú közepes sebességen, by-pass sezelep nyitva
