VICTRIX 75

Modell:VICTRIX 75
Névleges fűtési teljesítmény: 72,60 kW
HMV előállítás módja: Tárolós rendszerű (opcionális, külső tárolóval)
Égéstér: Zárt (ventilátoros)
Elektromos vízvédettség: IPX5D
Működés módja: Nagyteljesítményű fűtő
Rendelési kód: 3.018511

Bemutatás

A Victrix 75 gázkészülék egy nagy hőteljesítményű (72,6 kW), falra szerelhető kondenzációs kazán. Indirekt tároló csatlakoztatásával képes használati melegvizet előállítani. Nagy teljesítménye és kaszkádba (8db kazánig) kötési lehetősége miatt társasházak, ipari létesítmények ideális megoldása lehet. A digitális kaszkád és zóna vezérlő csatlakoztatásával lehetőség van három fűtési kör (egy direkt kör és maximum két keverőszelepes, vagy további két direkt kör) kialakítására, valamint egy indirekt HMV tároló vezérlésére. A kaszkád szabályozó akár 8 Victrix 75 készüléket is képes vezérelni, folyamatos (18,1 - 580,8 kW) teljesítmény-szabályozás mellett. A kaszkád szabályozó egységekből akár 5 is összeköthető, így összesen 15 fűtési kör (5 direkt és 10 keverőszelepes vagy direkt) kialakítása lehetséges, valamint 5 HMV tároló vezérlése. Fűtési rendszer kialakításához a készüléket hidraulikai váltón keresztül kell a rendszerhez csatlakoztatni, mert a készülék szivattyúja nem képes a teljes rendszerben lévő vizet keringtetni.

  • ROZSDAMENTES ACÉL HŐCSERÉLŐ
    A fűtő köri hőcserélő rozsdamentes acélból készült.
  • DIGITÁLIS VEZÉRLÉSŰ LÁNGMODULÁCIÓ
    Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására.
  • DIGITÁLIS KEZELŐFELÜLET
    A digitális kezelőfelület biztosítja a készülék könnyű kezelhetőségét. A kézreálló gombokkal pontosan beállítható a hőmérséklet, illetve az egyéb paraméterek. A kijelző ábrák és kódok segítségével tájékoztat az aktuális üzemmódról és az esetleges hibákról.
  • LEHETŐSÉG TÖBBKAZÁNOS RENDSZER KIÉPÍTÉSÉRE
    A Victrix 75 készülékek az Immergas kaszkád és zóna szabályozója (opcionális) segítségével képesek többkazános (kaszkád, maximum 8 készülékig) rendszerben is együttműködni, így akár 580 kW hőteljesítményt nyújtva.
  • ARÁNYOS 0-10 V SZABÁLYOZÁSI LEHETŐSÉG
    Az analóg bemeneten keresztül 0-10 V arányos szabályozással lehetőség van vagy a teljesítmény, vagy az előremenő fűtővíz hőmérséklet szabályzására.
  • BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
    Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.
  • ELŐKÉSZÍTVE KÜLSŐ TÁROLÓ CSATLAKOZATÁSÁRA
    Használati melegvíz előállítására indirekt tároló csatlakoztatásával képes, melynek vezérlése a készülék alapfelszereltsége. A csatlakoztatáshoz motoros váltószelep készlet (opcionális) szükséges.
  • KONDENZÁCIÓS TECHNOLÓGIA
    Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli.
  • IPX5D ELEKTROMOS VÉDETTSÉG
    Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.

Méretek

Méretek:

BEFOGLALÓ MÉRETEK

Típus

Magasság

[mm]

Szélesség

[mm]

Mélység
[mm]

Füstgáz evezetés / levegő bevezetés  mérete

[mm]

VICTRIX 75

950

600

525

Ø 80 / 125



CSATLAKOZÓ MÉRETEK

Típus

Fűtési

előremenő
M

Fűtési

visszatérő
R

Gáz


G

Kondenzvíz

elvezetés

SC

Elektromos

hálózat
V

VICTRIX 75

1 1/2"

1 1/2"

3/4"

NA 25

22OV / 50Hz

Egyedi telepítésű kazán hidraulikai csatlakoztatása
Többkazános rendszer hidraulikai csatlakoztatása és gyűjtőkémény-rendszerű füstgáz-elvezetése
Többkazános rendszer hidraulikai csatlakoztatása tetőn átvezetett egyedi füstgáz-elvezetéssel

Műszaki adatok

Műszaki adatok:

Névleges hőterhelés

kW (kcal/h)

74,6 (64176)

Névleges hőteljesítmény

kW (kcal/h)

72,6 (62443)

Minimális hőterhelés

kW (kcal/h)

18,5 (15900)

Minimális hőteljesítmény

kW (kcal/h)

18,1 (15566)

Hatásfok teljes terhelésnél (80/60°C)

%

97,3

Hatásfok minimális terhelésnél (80/60°C)

%

97,6

Hatásfok teljes terhelésnél (50/30°C)

%

104,5

Hatásfok minimális terhelésnél (50/30°C)

%

106,3

Hatásfok minimális terhelésnél (40/30°C)

%

107

Hatásfok minimális terhelésnél (40/30°C)

%

107

Engedélyezett égéstermékelvezető/levegőbevezető rendszer

C1, C3, C6, B2, B3



Fűtési kör jellemzői



Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses)

°C

20 – 85

Maximális kazánvíz hőmérséklet

°C

90

Maximális üzemi nyomás

bar

4,4

Keringetőszivattyú emelőmagassága (1000 l/h)

kPa (vom)

65,5 (6,68)



Gázellátás



Földgáz (G20)

mbar

25

Fogyasztás névleges teljesítményen (Ha=36MJ/normál m3)

m3/h

6,4



Egyéb jellemzők



Hálózati feszültség

V/Hz

230/50

Névleges áramfelvétel

A

1,26

Névleges elektromos teljesítmény

W

270

Ventilátor teljesítményigénye

W

72

Ventilátor szállító nyomása névleges teljesítményen, C13 típusú elvezetés esetén

 Pa

258

Ventilátor szállító nyomása minimális teljesítményen, C13 típusú elvezetés esetén

Pa

112

Ventilátor szállító nyomása névleges teljesítményen, B23P típusú elvezetés esetén

 Pa

352

Ventilátor szállító nyomása minimális teljesítményen, B23P típusú elvezetés esetén

Pa

 154

Keringetőszivattyú teljesítményigénye

W

168

Elektromos védettség

IP

X5D

Kazánvíz térfogat

liter

4

Teljes tömeg (víz nélkül)

kg

68

Hőtechnikai adatok

Hőtechnikai adatok:





H-földgáz (G20)

Propán (G30)

Bután (G31)

Hatásfok maximális terhelésnél (80/60°C)

%

97,3

97,3

97,3

Hatásfok minimális terhelésnél (80/60°C)

%

97,6

97,6

97,6

Hatásfok maximális terhelésnél (50/30°C)

%

104,5

104,5

104,5

Hatásfok minimális terhelésnél (50/30°C)

%

106,3

106,3

106,3

Hatásfok maximális terhelésnél (40/30°C)

%

107

107

107

Hatásfok minimális terhelésnél (40/30°C)

%

107

107

107

Kéményveszteség maximális terhelésnél (80/60°C)

%

2,3

2,3

2,3

Kéményveszteség kikapcsolt égőnél

%

0,01

0,01

0,01

Burkolat vesztesége kikapcsolt égőnél

%

0,32

0,32

0,32

Burkolat vesztesége maximális terhelésnél

%

0,4

0,4

0,4

Füstgáz-hőmérséklet maximális terhelésnél

°C

60

66

61

Füstgáz-hőmérséklet minimális terhelésnél

°C

47

51

47

Füstgáz-tömegáram maximális terhelésnél

kg/h

120

107

120

Füstgáz tömegáram minimális terhelésnél

kg/h

31

28

32

CO2 tartalom maximális terhelésnél

%

9,2

12,1

10,5

CO2 tartalom minimális terhelésnél

%

8,9

11,3

9,7

CO kibocsátásmaximális terhelésnél, 0% O2 mellett

ppm

170

520

170

CO kibocsátás minimális terhelésnél, 0% O2 mellett

ppm

7

16

11

NOx kibocsátás maximális terhelésnél, 0% O2 mellett

ppm

108

389

135

NOx kibocsátás minimális terhelésnél, 0% O2 mellett

ppm

54

78

52

A gáz térfogatáramok 15°C hőmérsékleten és 1013 mbar nyomáson számított fűtőérték esetére vonatkoznak.

A füstgáz-hőmérséklet értékek 15°C-os hőmérsékletű frisslevegő és 50°C-os fűtési előremenő esetére vonatkoznak.

Hidraulikai vázlat

Hidraulikai vázlat:

Jelmagyarázat



1

Lefolyó tölcsér

2

4 bar-os biztonsági szelep

3

Ürítőcsap

4

Nyomáskapcsoló

5

Hidraulikai osztó idom

6

Gázszelep

7

Ventilátor

8

Fúvóka

9

Légbeszívó cső

10

Gyújtó elektróda

11

Kondenzációs modul fedele

12

Kondenzációs modul

13

Füstgázhőmérséklet határoló termosztát

14

Füstgáz-gyűjtő

15

Levegőoldali vizsgálónyílás

16

Füstgáz-oldali vizsgálónyalás

17

Automatikus légtelenítő

18

Fűtési előremenő NTC

19

Fűtési visszatérő NTC

20

Határoló termosztát

21

Égő

22

Lángőr elektródák

23

Venturi-cső

24

Venturi-cső túlnyomás pontja

25

Szivattyú

26

Kondenz szifon

Felépítés

Felépítés:

Jelmagyarázat



1

Lefolyócső

2

Égő

3

Füstgáz-gyűjtő

4

Füstgáz-hőmérséklet határoló termosztát

5

Kondenzációs modul

6

Légbeszívó cső

7

Lángőr elektródák

8

Fűtési előremenő NTC érzékelő

9

Fűtési visszatérő NTC érzékelő

10

Venturi-egység

11

Venturi-cső

12

Fúvóka

13

Ventilátor

14

Kondenz szifon

15

Nyomásszabályozó

16

Hidraulikai osztó idom

17

4 bar-os biztonsági szelep

18

Vezérlőpanel

19

Kondenzvíz elvezető cső

20

Vizsgálónyílás (A - levegő), (F - füstgáz)

21

Automata légtelenítő

22

Kondenzációs modul fedele

23

Határoló termosztát

24

Gyújtó elektróda

25

Transzformátor

26

Szivattyú

27

Gázszelep

Tartozékok

Tartozékok:

Megnevezés

Cikkszám

Kaszkád és zóna vezérlő (1 direkt + 2 kevert fűtési kör + HMV tároló)

3.015244

Zóna szabályozó

3.015264

Távszabályzó (zóna szabályozó kézi hőmérséklet szabályozással)

3.015245

Fali doboz (kaszkád és zóna vezérléshez)

3.015265

Elektromos csatlakozó készlet (kaszkád- és zónaszabályzóhoz)

3.015269

Külső hőmérséklet érzékelő

3.015266

Előremenő fűtővíz hőmérséklet érzékelő

3.015267

Váltószelep készlet indirekt tárolóhoz (HMV tároló érzékelővel)

3.015223

HMV tároló érzékelő (ha a tároló zónaként vezérelt)

3.015268

Biztonsági szerelvénycsoport

3.015222

Biztonsági szerelvénycsoport kaszkád üzemmód esetére

3.015227

Hidraulikai váltó egykazános rendszerhez

3.015224

Hidraulikai összekötő készlet kétkazános, kaszkád rendszerhez

3.015225

Hidraulikai összekötő készlet egy további kazánhoz, kaszkád rendszerben

3.015226

Kiegészítő fagyvédelmi készlet  (-15 °C)

3.015361

HMV cirkulációs bekötőcső készlet UB200 tárolóhoz

3.015274

Bekötőcső készlet napkollektoros rendszerhez (UB200 tárolóhoz)

3.015150

Csatlakozó készlet 2db UB200 tároló párhuzamos kötéséhez

3.015273

HMV cirkulációs bekötőcső készlet 2db párhuzamosan kötött UB200-hoz

3.015342

Bekötőcső készlet napkollektoros rendszerhez (2db párhuzamosan kötött UB200-hoz)

3.015341

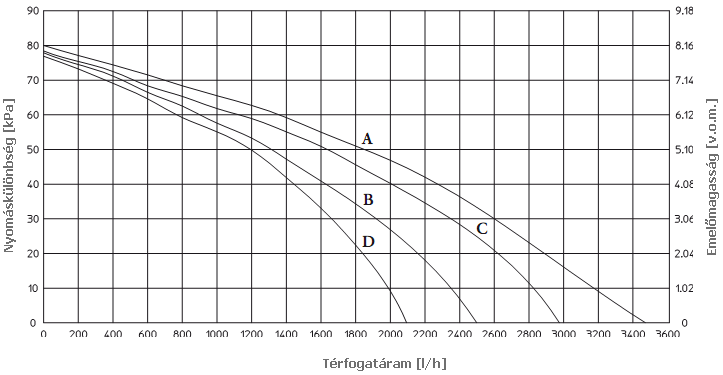

Szivattyú jelleggörbe

Szivattyú jelleggörbe:

A - Szivattyú harmadik fokozatban; készülék egykazános rendszerben.

B - Szivattyú második fokozatban; készülék egykazános rendszerben.

C - Szivattyú harmadik fokozatban; visszacsapó-szelep beépítve; készülék kaszkád rendszerben.

D - Szivattyú második fokozatban; visszacsapó-szelep beépítve; készülék kaszkád rendszerben.
