Eolo Mini 24 kW

Névleges fűtési teljesítmény 24,00
Működés módja Fali átfolyós kombi
Rendelési kód 3.020853

Bemutatás

Az EOLO Mini 24 kW fali készülékcsalád 24 kW teljesítménnyel képes fűtési-, és átfolyós rendszerben használati melegvizet előállítani. Kompakt méreteinek köszönhetően a lakás szinte bármely részén elhelyezhető. A készülék az  Amico V2 távszabályzóval (opcionális) könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) alkalmazása is lehetséges. Felhasználóbarát elektronikájának köszönhetően egyszerűen üzemeltethető, az állapotjelző ábrák könnyen értelmezhetők.

KÉT FÜGGETLEN HŐCSERÉLŐ

Az egyik rézből a fűtési körhöz, a másik rozsdamentes acélból a használati melegvíz körhöz. Ez a megoldás kiváló teljesítményt nyújt a fűtéshez és a használati melegvíz készítéshez.

PROGRAMOZHATÓ LÁNGMODULÁCIÓ

Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. A maximális teljesítmény elérése akár tíz perc időtartamra is elnyújtható, ezáltal csökkentve a ki-bekapcsolások számát, növelve a hőcserélő élettartamát.

SZABÁLYOZHATÓ BY-PASS

A szabályozható by-pass lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is. A szabályozható by-pass optimális működést tesz lehetővé (alap felszereltség).

MOTOROS VÁLTÓSZELEP

A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a HMV hőcserélő felé.

EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL

Az Eolo Mini kW készülékek képesek teljes körűen együttműködni az Immergas DIM egységeivel, így lehetséges több, egymástól független fűtési kör (akár radiátoros, akár kevert) kialakítása.

BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS

Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.

IPX5D ELEKTROMOS VÉDETTSÉG

Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.

SOLAR READY

A készülék képes együttműködni napkollektoros rendszerrel. A részletekért, kérjük, látogassa meg napkollektoros oldalainkat.

Méretek

Méretek:

BEFOGLALÓ MÉRETEK

Típus

Magasság

[mm]

Szélesség

[mm]

Mélység
[mm]

Füstgáz evezetés / levegő bevezetés  mérete

[mm]

EOLO Mini 24 kW

781

440

240

Ø 60 / 100

CSATLAKOZÓ MÉRETEK

Típus

Fűtési előremenő
M

Fűtési visszatérő
R

Használati

melegvíz
AC

Használati

hidegvíz
AF

Gáz


G

Elektromos hálózat

V

EOLO Mini 24 kW

3/4"

3/4"

1/2"

1/2"

3/4"

23OV / 50Hz

Műszaki adatok

Műszaki adatok:






Névleges hőterhelés

kW

25,6

Névleges hőteljesítmény

kW

24,0

Hőterhelés legkisebb teljesítményen, HMV üzemmódban

kW

8,3

Hőteljesítmény legkisebb teljesítményen, HMV üzemmódban

kW

7,2

Hőterhelés legkisebb teljesítményen, fűtési üzemmódban

kW

10,5

Hőteljesítmény legkisebb teljesítményen, fűtési üzemmódban

kW

9,3

Hatásfok 100%-os terhelésnél

%

93,6

Hatásfok 30%-os terhelésnél

%

90,3

Engedélyezett égéstermékelvezető/levegőbevezető rendszerek

           B2, B3, C1, C3, C4, C6, C8


Fűtési kör jellemzői

Fűtési előremenő hőmérséklet-tartomány

°C

38 - 85

Maximális kazánvíz hőmérséklet

°C

90

Maximális üzemi nyomás

bar

3

Tágulási tartály hasznos térfogata

liter

4

Tágulási tartály előnyomása

bar

1,0

Keringetőszivattyú emelőmagassága (1000 l/h)

kPa (vom)

24,52 (2,5)


Használati melegvíz kör jellemzői

Névleges HMV teljesítmény

kW

24,0

HMV hőmérséklet-tartomány

°C

30 - 60

Minimális dinamikus nyomás a HMV körben

bar

0,3

Maximális nyomás a HMV körben

bar

10

HMV teljesítmény az első 10 percben (Δt=30°C)

liter/perc

11,2

HMV teljesítmény folyamatos üzemben (Δt=30°C)

liter/perc

11,5




Gázellátás

"H" típusú földgáz (G20) csatlakozási nyomása

mbar

20

Fogyasztás névleges teljesítményen (Ha=36 MJ/normál m3)

m3/h

2,71


Egyéb jellemzők

Hálózati feszültség

V/Hz

230/50

Névleges áramfelvétel

A

0,66

Névleges elektromos teljesítményfelvétel

W

130

Ventilátor teljesítményfelvétele

W

35

Ventilátor szállítónyomása (össznyomás)

Pa

77

Keringetőszivattyú teljesítményfelvétele

W

87

Elektromos védettség

IP

X5D

Kazánvíz térfogat

liter

2,5

Teljes tömeg (víz nélkül)

kg

32,0

Hőtechnikai adatok

Hőtechnikai adatok:

EOLO Mini 24 kW



H-földgáz (G20)

Propán (G30)

Bután (G31)

Tüzeléstechnikai hatásfok maximális terhelésnél (80/60°C)

%

93,6

93,6

93,6

Tüzeléstechnikai hatásfok 30%-os részterhelésnél (80/60°C)

%

90,3

90,3

90,3

Kéményveszteség maximális terhelésnél (80/60°C)

%

5,6

5,6

5,6

Kéményveszteség kikapcsolt égőnél

%

0,06

0,06

0,06

Burkolat vesztesége kikapcsolt égőnél

%

0,6

0,6 0,6

Burkolat vesztesége maximális terhelésnél (80/60°C)

%

0,8

0,8 0,8

Füstgáz-hőmérséklet maximális terhelésnél

°C

101

103

101

Füstgáz-hőmérséklet minimális terhelésnél

°C

94

96

99

Füstgáz tömegáram maximális terhelésnél

kg/h

55

55

56

Füstgáz tömegáram minimális terhelésnél

kg/h

45

43

42

CO2 tartalom maximális terhelésnél

%

6,65

7,70

7,50

CO2 tartalom minimális terhelésnél

%

2,50

3,00

3,10

CO kibocsátásmaximális terhelésnél

ppm

92

137

90

CO kibocsátás minimális terhelésnél

ppm

80

95

80

NOx kibocsátás maximális terhelésnél

mg/kWh

180

260

240

NOx kibocsátás minimális terhelésnél

mg/kWh

140

160

160

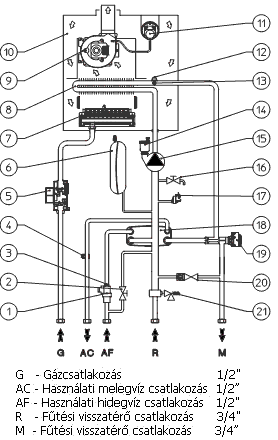

Hidraulikai vázlat

Hidraulikai vázlat:

Jelmagyarázat



1

Használati melegvíz áramlás kapcsoló

2

Feltöltőcsap

3

Fojtószelep

4

Fojtás (használati hidegvíz)

5

Gázszelep

6

Fűtési tágulási tartály

7

Égő

8

Primer hőcserélő

9

Ventilátor

10

Szigetelt égéstér

11

Égéstermék nyomáskapcsoló

12

Fűtési előremenő NTC érzékelő

13

Biztonsági határoló termosztát

14

Légtelenítő szelep

15

Szivattyú

16

Ürítőcsap

17

Nyomáskapcsoló

18

Használati melegvíz hőcserélő

19

Motoros váltószelep

20

By-pass szelep

21

3 bar-os biztonsági szelep





Felépítés

Felépítés:

Jelmagyarázat



1

Vizsgálónyílás (A - levegő) - (F - füstgáz)

2

Szigetelt égéstér

3

Ventilátor

4

Égéskamra

5

HMV áramláskapcsoló

6

Gázszelep

7

HMV NTC érzékelő

8

Töltőcsap

9

Nyomásmérő pont (túlnyomás)

10

Nyomásmérő pont (vákuum)

11

Légnyomás-kapcsoló

12

Fűtővíz előremenő hőmérséklet érzékelője

13

Füstgáz-gyűjtő

14

Határoló termosztát

15

Primer hőcserélő

16

Gyújtó és lángőr elektródák

17

Fűtési rendszer tágulási tartálya

18

Égő

19

Fűtési rendszer nyomáskapcsolója

20

Légtelenítő szelep

21

Keringető szivattyú

22

HMV hőcserélő

23

Motoros váltószelep

24

Ürítőcsap

25

By-pass szelep

26

3 bar-os biztonsági szelep





Tartozékok

Nincs találat

Szivattyú jelleggörbe

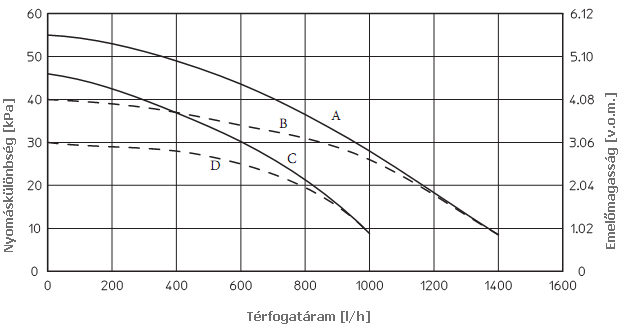

Szivattyú jelleggörbe:

A – Szivattyú legnagyobb sebességen, by-pass szelep zárva
B – Szivattyú legnagyobb sebességen, by-pass szelep nyitva
C – Szivattyú közepes sebességen, by-pass szelep zárva
D – Szivattyú közepes sebességen, by-pass sezelep nyitva

Letölthető anyagok

Szállítói nyilatkozat (Frissítve 2014. 11. 20.)
