Eolo Mini 28 kW
Névleges fűtési teljesítmény | 28,00 |
---|---|
Működés módja | Fali átfolyós kombi |
Rendelési kód | 3.020856 |



- Bemutatás
- Méretek
- Műszaki adatok
- Hőtechnikai adatok
- Hidraulikai vázlat
- Felépítés
- Tartozékok
- Szivattyú jelleggörbe
- Letölthető anyagok
Bemutatás
Az EOLO Mini 28 kW fali készülékcsalád 28 kW teljesítménnyel képes fűtési-, és átfolyós rendszerben használati melegvizet előállítani. Kompakt méreteinek köszönhetően a lakás szinte bármely részén elhelyezhető. A készülék az Amico V2 távszabályzóval (opcionális) könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) alkalmazása is lehetséges. Felhasználóbarát elektronikájának köszönhetően egyszerűen üzemeltethető, az állapotjelző ábrák könnyen értelmezhetők.
KÉT FÜGGETLEN HŐCSERÉLŐ
Az egyik rézből a fűtési körhöz, a másik rozsdamentes acélból a használati melegvíz körhöz. Ez a megoldás kiváló teljesítményt nyújt a fűtéshez és a használati melegvíz készítéshez.
PROGRAMOZHATÓ LÁNGMODULÁCIÓ
Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. A maximális teljesítmény elérése akár tíz perc időtartamra is elnyújtható, ezáltal csökkentve a ki-bekapcsolások számát, növelve a hőcserélő élettartamát.
SZABÁLYOZHATÓ BY-PASS
A szabályozható by-pass lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is. A szabályozható by-pass optimális működést tesz lehetővé (alap felszereltség).
MOTOROS VÁLTÓSZELEP
A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a HMV hőcserélő felé.
EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL
Az Eolo Mini kW készülékek képesek teljes körűen együttműködni az Immergas DIM egységeivel, így lehetséges több, egymástól független fűtési kör (akár radiátoros, akár kevert) kialakítása.
BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.
IPX5D ELEKTROMOS VÉDETTSÉG
Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.
SOLAR READY
A készülék képes együttműködni napkollektoros rendszerrel. A részletekért, kérjük, látogassa meg napkollektoros oldalainkat.
Méretek
BEFOGLALÓ MÉRETEK | ||||
Típus | Magasság [mm] | Szélesség [mm] | Mélység | Füstgáz evezetés / levegő bevezetés mérete [mm] |
EOLO Mini 28 kW | 781 | 440 | 340 | Ø 60 / 100 |
CSATLAKOZÓ MÉRETEK | ||||||
Típus | Fűtési előremenő | Fűtési visszatérő | Használati melegvíz | Használati hidegvíz | Gáz
| Elektromos hálózat V |
EOLO Mini 28 kW | 3/4" | 3/4" | 1/2" | 1/2" | 3/4" | 23OV / 50Hz |
Műszaki adatok
|
| |
Névleges hőterhelés | kW | 29,7 |
Névleges hőteljesítmény | kW | 28,0 |
Hőterhelés legkisebb teljesítményen, HMV üzemmódban | kW | 8,5 |
Hőteljesítmény legkisebb teljesítményen, HMV üzemmódban | kW | 9,6 |
Hőterhelés legkisebb teljesítményen, fűtési üzemmódban | kW | 12,5 |
Hőteljesítmény legkisebb teljesítményen, fűtési üzemmódban | kW | 11,2 |
Hatásfok 100%-os terhelésnél | % | 94,3 |
Hatásfok 30%-os terhelésnél | % | 91,1 |
Engedélyezett égéstermékelvezető/levegőbevezető rendszerek | B2, B3, C1, C3, C4, C5, C6, C8 |
Fűtési kör jellemzői
Fűtési előremenő hőmérséklet-tartomány | °C | 38 - 85 |
Maximális kazánvíz hőmérséklet | °C | 90 |
Maximális üzemi nyomás | bar | 3 |
Tágulási tartály hasznos térfogata | liter | 8 |
Tágulási tartály előnyomása | bar | 1,0 |
Keringetőszivattyú emelőmagassága (1000 l/h) | kPa (vom) | 32,4 (3,3) |
Használati melegvíz kör jellemzői
Névleges HMV teljesítmény | kW | 28,0 |
HMV hőmérséklet-tartomány | °C | 30 - 60 |
Minimális dinamikus nyomás a HMV körben | bar | 0,3 |
Maximális nyomás a HMV körben | bar | 10 |
HMV teljesítmény az első 10 percben (Δt=30°C) | liter/perc | 13,4 |
HMV teljesítmény folyamatos üzemben (Δt=30°C) | liter/perc | 13,6 |
Gázellátás
"H" típusú földgáz (G20) | mbar | 20 |
Fogyasztás névleges teljesítményen (Ha=36MJ/normál m3) | m3/h | 2,71 |
Egyéb jellemzők
Hálózati feszültség | V/Hz | 230/50 |
Névleges áramfelvétel | A | 0,74 |
Névleges elektromos teljesítményfelvétel | W | 130 |
Ventilátor teljesítményfelvétele | W | 41 |
Ventilátor szállítónyomása (össznyomás) | Pa | 112 |
Keringetőszivattyú teljesítményfelvétele | W | 84 |
Elektromos védettség | IP | X5D |
Kazánvíz térfogat | liter | 2,8 |
Teljes tömeg (víz nélkül) | kg | 38,0 |
Hőtechnikai adatok
EOLO Mini 28 kW |
| H-földgáz (G20) | Propán (G30) | Bután (G31) |
Tüzeléstechnikai hatásfok maximális terhelésnél (80/60°C) | % | 94,3 | 94,3 | 94,3 |
Tüzeléstechnikai hatásfok 30%-os részterhelésnél (80/60°C) | % | 91,1 | 91,1 | 91,1 |
Kéményveszteség maximális terhelésnél (80/60°C) | % | 5,1 | 5,1 | 5,1 |
Kéményveszteség kikapcsolt égőnél | % | 0,04 | 0,04 | 0,04 |
Burkolat vesztesége kikapcsolt égőnél | % | 0,43 | 0,43 | 0,43 |
Burkolat vesztesége maximális terhelésnél (80/60°C) | % | 0,5 | 0,5 | 0,5 |
Füstgáz-hőmérséklet maximális terhelésnél | °C | 109 | 113 | 111 |
Füstgáz-hőmérséklet minimális terhelésnél | °C | 77 | 79 | 76 |
Füstgáz tömegáram maximális terhelésnél | kg/h | 60 | 59 | 60 |
Füstgáz tömegáram minimális terhelésnél | kg/h | 63 | 65 | 65 |
CO2 tartalom maximális terhelésnél | % | 7,1 | 8,4 | 8,15 |
CO2 tartalom minimális terhelésnél | % | 2,05 | 2,3 | 2,3 |
CO kibocsátásmaximális terhelésnél (0% O2 mellett) | ppm | 70 | 109 | 71 |
CO kibocsátás minimális terhelésnél (0% O2 mellett) | ppm | 155 | 180 | 183 |
NOx kibocsátás maximális terhelésnél (0% O2 mellett) | mg/kWh | 157 | 269 | 220 |
NOx kibocsátás minimális terhelésnél (0% O2 mellett) | mg/kWh | 102 | 125 | 125 |
Hidraulikai vázlat
|
|
Felépítés
|
|
Tartozékok

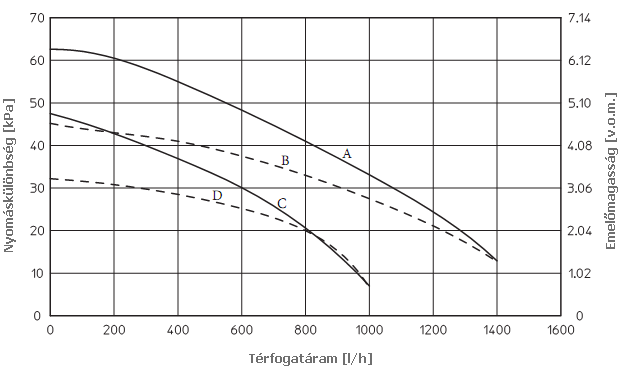

Szivattyú jelleggörbe
A – Szivattyú legnagyobb sebességen, by-pass szelep zárva
B – Szivattyú legnagyobb sebességen, by-pass szelep nyitva
C – Szivattyú közepes sebességen, by-pass szelep zárva
D – Szivattyú közepes sebességen, by-pass sezelep nyitva
