NIKE Mythos 24 ErP

Névleges fűtési teljesítmény 24 kW
Névleges HMV teljesítmény 24 kW
Működés módja Fali átfolyós kombi
Szezonális hatásfok (2010/30/EU) 76% "C" kategória fűtés, "B" XL kategória HMV
Rendelési kód 3.024934

Bemutatás

Figyelem! 2015.09.26-tól nyílt égésterű, ErP direktíva hatálya alá tartozó készülékek csak társasházi gyűjtőkéményre csatlakozó készülékek cseréjeként szabad felszerelni!

Idézet a 813/2013/EU rendeletből:

„Ennek a természetes huzatú helyiségfűtő tüzelőkazánnak rendeltetés szerint a meglévő épületek lakóingatlanjai által közösen használt égéstermék-vezetékhez kell csatlakoznia, amelyen keresztül az égéstermék a kazánnak helyt adó helyiségből távozik. Az égési levegőt közvetlenül a helyiségből nyeri, és visszaáramlás-gátlót tartalmaz. Kisebb hatékonysága miatt a kazán más célú felhasználását kerülni kell, mert úgy energiafogyasztása és üzemeltetési költsége nagyobb lenne.”



A NIKE Mythos 24 ErP fali gázkazán 24,0 kW teljesítménnyel képes fűtési és átfolyós rendszerben használati melegvizet előállítani. Kompakt méretének (mélysége csak 24 cm!) és új, elegáns megjelenésének köszönhetően szinte bárhová fölszerelhető. A NIKE Mythos 24 ErP kazán új, elektronikus modulációs panellel rendelkezik, digitális kezelőfelülettel. A készülék digitális távszabályozóval (AmicoV2) is együttműködik.
Az automatikus by-pass része a készülék alapfelszerelésének és lehetővé teszi a kazán használatát bármely fűtési rendszerben.

KÉT FÜGGETLEN HŐCSERÉLŐ

Az egyik rézből a fűtési körhöz, a másik rozsdamentes acélból a használati melegvíz körhöz. Ez a megoldás kiváló teljesítményt nyújt a fűtéshez és a használati melegvíz készítéshez.


PROGRAMOZHATÓ LÁNGMODULÁCIÓ

Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. A maximális teljesítmény elérése akár tíz perc időtartamra is elnyújtható, ezáltal csökkentve a ki-bekapcsolások számát, növelve a hőcserélő élettartamát.


ÚJ DIGITÁLIS KEZELŐFELÜLET

A digitális kezelőfelület biztosítja a készülék könnyű kezelhetőségét. A nyomógombokkal pontosan beállítható a hőmérséklet, illetve az egyéb paraméterek. A kijelző ábrák és kódok segítségével tájékoztat az aktuális üzemmódról és az esetleges hibákról.


MOTOROS VÁLTÓSZELEP

A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a HMV hőcserélő felé.


AUTOMATIKUS BY-PASS

Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is.

IPX5D ELEKTROMOS VÉDETTSÉG

Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.

Méretek

Méretek:

BEFOGLALÓ MÉRETEK

Típus

Magasság

[mm]

Szélesség

[mm]

Mélység
[mm]

Füstgáz elvezetés

[mm]

NIKE Mythos 24 ErP

751

440

240

Ø 130








CSATLAKOZÓ MÉRETEK

Típus

Fűtési előremenő
M

Fűtési visszatérő
R

HMV


AC

Használati

hidegvíz
AF

Gáz


G

Elektromos hálózat
V

NIKE Mythos 24 ErP

3/4"

3/4"

1/2"

1/2"

3/4"

23O V / 50 Hz

Műszaki adatok

Műszaki adatok:






Névleges hőterhelés

kW

26,3

Névleges hőteljesítmény

kW

23,6

Minimális hőterhelés

kW

11,0

Hőteljesítmény legkisebb teljesítményen, HMV üzemmódban

kW

7,0

Hőteljesítmény legkisebb teljesítményen, fűtési üzemmódban

kW

9,5




Hatásfok 100%-os terhelésnél

%

89,8

Hatásfok 30%-os terhelésnél

%

86,5

Engedélyezett égéstermékelvezető/levegőbevezető rendszerek

           B1




Fűtési kör jellemzői



Fűtési előremenő hőmérséklet-tartomány

°C

38 - 85

Maximális kazánvíz hőmérséklet

°C

90

Maximális üzemi nyomás

bar

3

Tágulási tartály térfogata (névleges/hasznos)

liter

4,2

Tágulási tartály előnyomása

bar

1,0

Keringetőszivattyú emelőmagassága (1000 l/h)

kPa (vom)

32,4 (2,5)




Használati melegvíz kör jellemzői



Névleges HMV teljesítmény

kW (kcal/h)

23,6 (22614)

HMV hőmérséklet-tartomány

°C

30-60

Minimális dinamikus nyomás a HMV körben

bar

0,3

Maximális nyomás a HMV körben

bar

10

Minimális HMV térfogatáram

liter/perc

1,5

HMV teljesítmény folyamatos üzemben (Δt=30°C)

liter/perc

11,1




Gázellátás



"H" típusú földgáz (G20)

mbar

20

Propán gáz (G30)

mbar

29

Bután gáz (G31)

mbar

 37




Egyéb jellemzők



Hálózati feszültség

V/Hz

230/50

Névleges áramfelvétel

A

0,4

Névleges elektromos teljesítmény

W

55

Keringtetőszivattyú teljesítménye

W

39

Elektromos védettség

IP

IPX5D

Kazánvíz térfogat

liter

1,9

Teljes tömeg (víz nélkül)

kg

24,2

Hőtechnikai adatok

Hőtechnikai adatok:





H-földgáz (G20)

Propán (G30)

Bután (G31)

Tüzeléstechnikai hatásfok maximális terhelésnél (80/60°C)

%

89,8

89,8

89,8

Tüzeléstechnikai hatásfok a maximális terhelés 30%-án (80/60°C)

%

86,5

86,5

86,5

Füstgáz-hőmérséklet maximális terhelésnél

°C

112

116

114

Füstgáz-hőmérséklet minimális terhelésnél

°C

91

80

96

Füstgáz tömegáram maximális terhelésnél

kg/h

71

69

71

Füstgáz tömegáram minimális terhelésnél

kg/h

61

55

58

CO2 tartalom maximális terhelésnél

%

5,2

6,2

6,0

CO2 tartalom minimális terhelésnél

%

1,8

2,34

2,21

Füstgáz CO tartalma maximális terhelésnél (0% Omellett)

ppm

61

104

64

Füstgáz CO tartalma minimális terhelésnél (0% Omellett)

ppm

85

96

106

Füstgáz NOx kibocsátás maximális terhelésnél (0% Omellett)

mg/kWh

147

242

242

Füstgáz NOx kibocsátás minimális terhelésnél (0% Omellett)

mg/kWh

88

106

98




A gáz térfogatáramok 15°C hőmérsékleten és 1013 mbar nyomáson számított fűtőérték esetére vonatkoznak.

A füstgáz-hőmérséklet értékek 15°C-os hőmérsékletű frisslevegő esetére vonatkoznak.

Hidraulikai vázlat

Hidraulikai vázlat:

Felépítés

Felépítés:

Tartozékok

  • Rendelési kód: 3.027876

    Ø 80/125 m-es füstgáz kivezető végelem, kültéri egység 80-as flexibilis béléscső rendszerhez

  • Rendelési kód: 3.027873

    Alap készlet 80-as flexibilis béléscső rendszerhez

    A készlet tartalma:

    A = 1 db rögzítő sín

    B = 1 db rögzítőelemes ív 87°

    C = 1 db adapter (merev-flex)

  • Rendelési kód: 3.027359

    Toldó adapter 80-as flexibilis csövek közé

  • Rendelési kód: 3.027875

    Ø 80 mm-es flexibilis béléscső készlet

  • Rendelési kód: 3.015249

    Ø 80/125 mm-es, lapos tető átvezető gallér

  • Rendelési kód: 3.020167

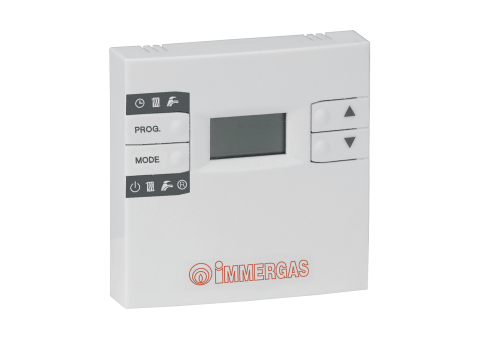

    Mini DRC heti programozású digitális távvezérlő

    Szobatermosztát funkciók: heti programozási lehetőség két hőmérséklet (komfort és csökkentett) kézi vagy automata (programozott) üzemmód, szabadságos program pillanatnyi helyiség hőmérséklet kijelzése napi beállított időprogram kijelzése, pontos idő és nap kijelzése Távvezérlő funkciók: kazán üzemmód váltása (készenlét / nyári / téli) kívánt HMV és maximális fűtővíz hőmérséklet beállítása kazán üzem kijelzés (készenlét / melegvíz / fűtés) hibajelzés Kompakt méretek: szé x ma x mé: 80 mm x 80 mm x 23 mm

  • Rendelési kód: 3.021622

    Crono 7 heti programozású, digitális szobatermosztát

    Energia ellátás két darab AA elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel Kikapcsolt állapotban is működő, beállítható fagyvédelmi funkció Helyiséghőmérséklet vagy pontos idő kijelzés beállítható fűtési rendszer tehetetlenség. Fűtés és hűtés üzemmód.

  • Rendelési kód: 3.021624

    Crono 7 vezeték nélküli, heti programozású, digitális szobatermosztát

    Energia ellátás 4 darab AA elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel Kikapcsolt állapotban is működő, beállítható fagyvédelmi funkció Helyiséghőmérséklet vagy pontos idő kijelzés beállítható fűtési rendszer tehetetlenség. Hűtés és fűtés üzemmód.

  • Rendelési kód: DD6053040

    Tybox 137 vezeték nélküli, heti programozású, digitális szobatermosztát

    Energia ellátás elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Nagy méretű, megvilágított hátterű kijelző Helyiséghőmérséklet, beállított hőmérséklet vagy pontos idő kijelzése Tekerő- és nyomógombos kezelőfelület Csak fűtési üzemmód Vezeték nélküli csatlakozás

  • Rendelési kód: DD6053039

    Tybox 117 heti programozású, digitális szobatermosztát

    Energia ellátás elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Nagy méretű, megvilágított hátterű kijelző Helyiséghőmérséklet, beállított hőmérséklet vagy pontos idő kijelzése Tekerő- és nyomógombos kezelőfelület Csak fűtési üzemmód Vezetékes csatlakozás

  • Rendelési kód: DD6053034

    Tybox 21 digitális szobatermosztát

    Helyiség hőmérséklet vagy beállított hőmérséklet kijelzése Egyszerű, kompakt dizájn Nyomógombos kezelőfelület Megvilágított hátterű kijelző Csak fűtési üzemmód Vezetékes csatlakozás Elemes áramellátás

  • Rendelési kód: 3.021623

    AMICOV2 vezeték nélküli heti programozású digitális távvezérlő

    Szobatermosztát funkciók: heti programozási lehetőség két helyiség hőmérséklet (komfort és csökkentett) kézi vagy automata (programozott) üzemmód távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel pillanatnyi helyiség hőmérséklet kijelzése napi beállított időprogram kijelzése, pontos idő és nap kijelzése Távvezérlő funkciók: kazán üzemmód váltása (készenlét / nyári / téli) kívánt HMV és fűtővíz hőmérséklet beállítása kazán üzem kijelzés (készenlét / melegvíz / fűtés) pillanatnyi fűtővíz- és külső hőmérséklet lekérdezése kazán és rendszer hiba kijelzése programozható tároló fűtés (beépített vagy külső tárolós készülékek esetén) programozható időjárás-függő szabályzási jelleggörbe beállítható fűtési rendszer tehetetlenség legionella baktériumok elleni védelem

  • Rendelési kód: 3.021395

    AMICO V2 heti programozású digitális távvezérlő

    Szobatermosztát funkciók: heti programozási lehetőség két helyiség hőmérséklet (komfort és csökkentett) kézi vagy automata (programozott) üzemmód távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel pillanatnyi helyiség hőmérséklet kijelzése napi beállított időprogram kijelzése, pontos idő és nap kijelzése Távvezérlő funkciók: kazán üzemmód váltása (készenlét / nyári / téli) kívánt HMV és fűtővíz hőmérséklet beállítása kazán üzem kijelzés (készenlét / melegvíz / fűtés) pillanatnyi fűtővíz- és külső hőmérséklet lekérdezése kazán és rendszer hiba kijelzése programozható tároló fűtés (beépített vagy külső tárolós készülékek esetén) programozható időjárás-függő szabályzási jelleggörbe beállítható fűtési rendszer tehetetlenség legionella baktériumok elleni védelem

  • Rendelési kód: 3.012287

    Kézi vezérlésű szobatermosztát

    Kézi beállítású, elektro-mechanikus működésű szobatermosztát. A termosztátot a kazánnal összekötő kábel megengedett hossza 50 m, 2 x 0,75 mm2 keresztmetszetű vezeték esetén

  • Rendelési kód: 3.017182

    Telefonos modem mobil kártyához

    onalon keresztüli távirányítással két elektromos reléjének be- vagy kikapcsolására (állapotának megváltoztatására), amely közvetve kazánok, klímák, öntöző berendezések, stb. vezérlésére is lehetőséget ad. Két bemenetének (kontaktus ának) segítségével arra is lehetőség van, hogy ellenőrizze, hogy egy ajtó vagy kapu nyitva vagy zárva van-e (az adott bemenet áramköre zárt vagy nyitott-e). Immergas digitális szobatermosztátokhoz, távvezérlőkhöz csatlakoztatva távolról átválthat a komfort és a csökkentett üzemmód között, valamint lekérdezheti, hogy éppen melyik állapotban van. Bármelyik szolgáltató SIM kártyájaval működőképes.

  • Rendelési kód: 3.013305

    Telefonos modem vezetékes vonalhoz

    A készülék alkalmas telefonvonalon keresztüli távirányítással egyik vagy mindkét elektromos reléjének be- vagy kikapcsolására (állapotának megváltoztatására), amely közvetve kazánok, klímák, öntöző berendezések, stb. vezérlésére is lehetőséget ad. Egy egyszerű kontaktus segítségével arra is lehetőség van, hogy ellenőrizze, hogy egy ajtó vagy kapu nyitva vagy zárva van-e. Immergas digitális szobatermosztátokhoz, távvezérlőkhöz csatlakoztatva távolról átválthat a komfort és a csökkentett üzemmód között, valamint lekérdezheti, hogy éppen melyik állapotban van.

  • Rendelési kód: 3.011668

    Zóna vezérlő doboz

    Legfeljebb háromzónás rendszer kialakításához alkalmazható elektronikus vezérlőáramkör. A bemenő jel bármilyen törpefeszültségű zárókontaktus (szobatermosztáttól), a kimenő relével védett hálózati feszültség (zónaszelephez, szivattyúhoz). Az egyes zónák egymástól függetlenül vezérelhetők. Ellentétben a DIM hidraulikai rendszerek áramkörével, a kimeneti (kazán felé menő) termosztát csatlakozás relével nem védett, ezért csak olyan Immergas kazánokhoz alkalmazható, melyek szobatermosztát csatlakozása a törpefeszültségű oldalon van. Ellenkező (magasabb feszültségszint) esetben az eszköz megsérülhet. A 2008 óta forgalomba hozott készülék mindegyike ennek megfelelő. Működés: ha az áramkör bármelyik bemenetén zárókontaktust érzékel, akkor a bemenetnek megfelelő kimenet reléjén hálózati feszültséget ad.

  • Rendelési kód: 3.015242

    Ø 80/125 mm-es vízszintes kivezető készlet induló idommal

    Victrix Pro 35 - 120kW induló idom tartozék, 35kW alatti induló idom külön tételt képvisel (3.022990).

  • Rendelési kód: 3.015243

    Ø 80/125 mm-es függőleges kivezető készlet induló idommal és ferde tető átvezető gallérral

    Victrix Pro 35 - 120kW induló idom tartozék, 35kW alatti induló idom külön tételt képvisel (3.022990).

  • Rendelési kód: 3.022988

    Ø 80/125 mm-es, könyök idom nyitható vizsgáló nyílással

Szivattyú jelleggörbe

Szivattyú jelleggörbe:
