VICTRIX MAIOR TT 28 ErP

Névleges fűtési teljesítmény 24 kW
Névleges HMV teljesítmény 28 kW
Működés módja Fali átfolyós kombi
Szezonális hatásfok (2010/30/EU) 92% "A" kategória fűtés, "A" XL kategória HMV
Rendelési kód 3.024882

Bemutatás

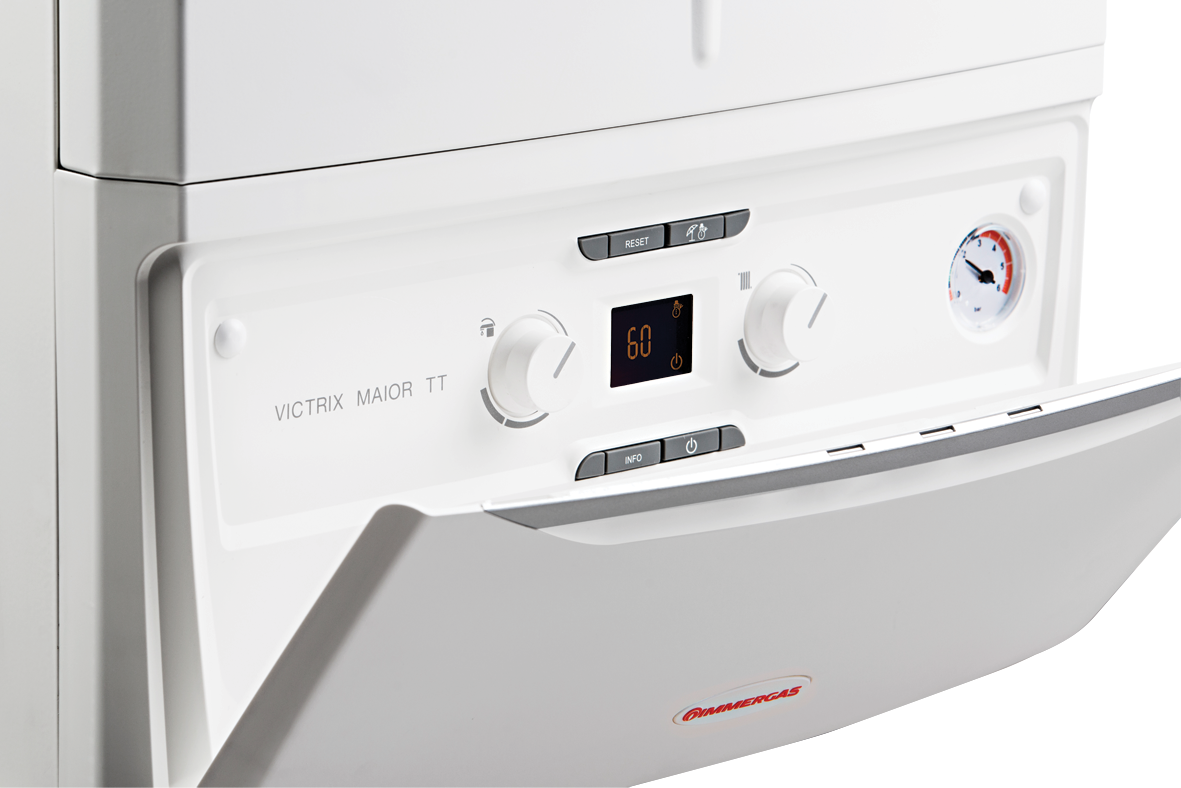

A VICTRIX MAIOR TT ErP család kitűnő választás fűtéskorszerüsítéshez, vagy akár új rendszerekhez való telepítéshez. A teljes sorozatot úgy tervezték, hogy mindenben megfeleljen a legfrissebb európai direktíváknak és mindamellett növelje a kondenzációs technológia elterjedését azáltal, hogy egy könnyen elérhető magas hatásfokú fűtő és használati melegvíz készítő terméket képvisel a lakossági felhasználásban. A TT rövidítés a “Top Tech” azaz csúcskategóriának felel meg. A VICTRIX MAIOR TT kazánok a cég Brescelloban található központjában egy teljesen új, automata gyártósoron készülnek, robotok közreműködésével. Valamennyi kazánt elkészülte után tesztelésnek vetnek alá, ezáltal is garantálva, hogy csak hibátlanul működő készülék kerülhessen ki a gyárból. A kazán fő egységét képző innovatív kondenzációs hőcserélő garantálja a kiváló áramlási tulajdonságokat, illetve a rendszerben keringő szennyeződésekkel szembeni magas ellenálló képességet. A készülék károsanyag emissziója alacsony, így a környezetre gyakorolt hatása is minimális. Fejlett kezelőfelülete által kezelése és beállítása egyszerű és rendkívül felhasználóbarát. LCD kijelzőjének köszönhetően az esetleges hibakódok egyértelműen beazonosíthatóak. A VICTRIX MAIOR TT ErP típus átfolyós üzemben képes használati melegvizet előállítani.

SZÉLES MODULÁCIÓS TARTOMÁNY

A VICTRIX MAIOR TT ErP kazánokban lévő megújult vezérlésnek köszönhetően a készülék még alacsonyabb működési költségekkel képes üzemelni. Köszönhetően a széles modulációs tartománynak a kazán 2,8 és 24,0 kW között változó névleges fűtési teljesítménnel képes üzemelni az aktuális fűtési igénynek megfelelően. A készülék ezáltal mindig az adott igényeknek megfelelően melegíti fel a vizet és így hozzájárul a magas éves hatásfokhoz.

ELEKTROMOS GÁZ/LEVEGŐ SZABÁLYZÓ

Az új gázszelep lehetővé teszi hogy a gáz/levegő arány elektronikusan szabályozható legyen, azáltal hogy az égőtérben lévő többfunkciós elektróda figyeli az égési paramétereket. Eltérés esetén automatikusan módosítja a gáz vagy levegő mennyiségét. További előnye, hogy a fúvókát nem szükséges cserélni, ha földgáz üzemről PB üzemre kívánják átállítani. Ennek átállítása szintén elektronikusan történik.

KÉSLELTETETT TELJESÍTMÉNY FELFUTÁS

Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. A maximális teljesítményt rögzítetten tíz perc elteltével éri el, ezáltal csökkentve a ki-bekapcsolások számát, növelve a hőcserélő élettartamát.

AUTOMATIKUS BY-PASS

Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is.

MOTOROS VÁLTÓSZELEP

A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a HMV hőcserélő felé.

EGYÜTTMŰKÖDÉS A DIMV2 EGYSÉGEKKEL

A VICTRIX MAIOR TT ErP készülékek képesek teljes körűen együttműködni az Immergas DIMV2 hidraulikai zóna bővítő egységeivel, így lehetséges több, egymástól független fűtési kör (akár radiátoros, akár kevert) kialakítása.

Méretek

Méretek:

Műszaki adatok

Műszaki adatok:

Névleges hőterhelés HMV üzemmódban

kW

29,1

Névleges hőterhelés fűtési üzemmódban

kW

24,9

Minimális hőterhelés

kW

2,9

Minimális hőteljesítmény

kW

 2,8

Névleges hőteljesítmény HMV üzemmódban

kW

 28,0

Névleges hőteljesítmény fűtési üzemmódban

kW 24,0

Hatásfok teljes terhelésnél (80/60°C)

%

96,6

Hatásfok minimális terhelésnél (80/60°C)

%

97,2

Hatásfok teljes terhelésnél (50/30°C)

%

101,0

Hatásfok minimális terhelésnél (50/30°C)

%

107,3

Hatásfok teljes terhelésnél (40/30°C)

%

102,3

Hatásfok minimális terhelésnél (40/30°C)

%

108,1

Engedélyezett égéstermékelvezető/levegőbevezető rendszer

C13, C33, C43, C53, C63, C83, C93, B23, B33

Fűtési kör jellemzői

Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses)

°C

20 – 85

Maximális kazánvíz hőmérséklet

°C

90

Maximális üzemi nyomás

bar

3

Keringetőszivattyú emelőmagassága (1000 l/h)

kPa (vom)

37,2 (3,79)

Gázellátás

Csatlakozási nyomás földgáz esetén

mbar

25

Egyéb jellemzők

Hálózati feszültség

V/Hz

230/50

Névleges áramfelvétel

A

0,7

Névleges elektromos teljesítmény

W

100

Ventilátor teljesítményigénye

W

36

Ventilátor szállító nyomása névleges teljesítményen

Pa

203

Ventilátor szállító nyomása minimális teljesítményen

Pa

100

Keringetőszivattyú teljesítményigénye

W

59

Elektromos védettség

IP

X5D

Kazánvíz térfogat

liter

1,9

Teljes tömeg (víz nélkül)

kg

32,0

Hőtechnikai adatok

Hőtechnikai adatok:





H-földgáz (G20)

Bután

(G31)

Füstgáz-hőmérséklet maximális terhelésnél

°C

51

52

Füstgáz-hőmérséklet minimális terhelésnél

°C

45

45

Füstgáz-tömegáram maximális terhelésnél

kg/h

46

47

Füstgáz tömegáram minimális terhelésnél

kg/h

5

5

CO2 tartalom maximális terhelésnél

%

9,55

10,55

CO2 tartalom minimális terhelésnél

%

9,10

10,10

CO kibocsátásmaximális terhelésnél, 0% O2 mellett

ppm

135

223

CO kibocsátás minimális terhelésnél, 0% O2 mellett

ppm

10

13

NOx kibocsátás maximális terhelésnél, 0% O2 mellett

mg/kWh

41

39

NOx kibocsátás minimális terhelésnél, 0% O2 mellett

mg/kWh

19

25


A gáz térfogatáramok 15°C hőmérsékleten és 1013 mbar nyomáson számított fűtőérték esetére vonatkoznak.

A füstgáz-hőmérséklet értékek 15°C-os hőmérsékletű frisslevegő és 50°C-os fűtési előremenő esetére vonatkoznak.

Hidraulikai vázlat

Hidraulikai vázlat:

Felépítés

Felépítés:

Tartozékok

  • Rendelési kód: 3.010958

    Takaró gyűrű fali átvezeteséhez 125 mm-es szürke

  • Rendelési kód: 3.010959

    Takaró gyűrű fali átvezeteséhez 100 mm-es szürke

  • Rendelési kód: 3.010996

    Takaró gyűrű fali átvezeteséhez 80 mm-es szürke

  • Rendelési kód: 1.023756

    Takaró gyűrű fali átvezeteséhez 125 mm-es fehér

  • Rendelési kód: 1.023757

    Takaró gyűrű fali átvezeteséhez 100 mm-es fehér

  • Rendelési kód: 1.023758

    Takaró gyűrű fali átvezeteséhez 80 mm-es fehér

  • Rendelési kód: 3.017089

    60 mm-es bővítő idom 80 mm-es flexibilis rendszerhez

  • Rendelési kód: 3.027874

    80 mm-es hajlított bekötő készlet (70 fokos) flexibilis rendszerhez

  • Rendelési kód: 3.027354

    Clone of Ø 50 mm-es flexibilis béléscső készlet

  • Rendelési kód: 3.027877

    Toldó adapter 50-es flexibilis csövek közé

  • Rendelési kód: 3.027355

    Alap készlet 50-es flexibilis béléscső rendszerhez

    A készlet tartalma:

    A = 1 db rögzítő sín

    B = 1 db rögzítőelemes ív 87°

    C = 1 db adapter (merev-flex)

  • Rendelési kód: 3.027358

    Ø 80/125 m-es füstgáz kivezető végelem, kültéri egység 50-es flexibilis béléscső rendszerhez

  • Rendelési kód: 3.027876

    Ø 80/125 m-es füstgáz kivezető végelem, kültéri egység 80-as flexibilis béléscső rendszerhez

  • Rendelési kód: 3.027873

    Alap készlet 80-as flexibilis béléscső rendszerhez

    A készlet tartalma:

    A = 1 db rögzítő sín

    B = 1 db rögzítőelemes ív 87°

    C = 1 db adapter (merev-flex)

  • Rendelési kód: 3.027359

    Toldó adapter 80-as flexibilis csövek közé

  • Rendelési kód: 3.027875

    Ø 80 mm-es flexibilis béléscső készlet

  • Rendelési kód: 3.015249

    Ø 80/125 mm-es, lapos tető átvezető gallér

  • Rendelési kód: 3.021622

    Crono 7 heti programozású, digitális szobatermosztát

    Energia ellátás két darab AA elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel Kikapcsolt állapotban is működő, beállítható fagyvédelmi funkció Helyiséghőmérséklet vagy pontos idő kijelzés beállítható fűtési rendszer tehetetlenség. Fűtés és hűtés üzemmód.

  • Rendelési kód: 3.021624

    Crono 7 vezeték nélküli, heti programozású, digitális szobatermosztát

    Energia ellátás 4 darab AA elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel Kikapcsolt állapotban is működő, beállítható fagyvédelmi funkció Helyiséghőmérséklet vagy pontos idő kijelzés beállítható fűtési rendszer tehetetlenség. Hűtés és fűtés üzemmód.

  • Rendelési kód: DD6053040

    Tybox 137 vezeték nélküli, heti programozású, digitális szobatermosztát

    Energia ellátás elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Nagy méretű, megvilágított hátterű kijelző Helyiséghőmérséklet, beállított hőmérséklet vagy pontos idő kijelzése Tekerő- és nyomógombos kezelőfelület Csak fűtési üzemmód Vezeték nélküli csatlakozás

Szivattyú jelleggörbe

Szivattyú jelleggörbe:
