VICTRIX OMNIA

Névleges fűtési teljesítmény 20,2 kW
Névleges HMV teljesítmény 25,0 kW
Működés módja Fali átfolyós kombi
Szezonális hatásfok (2010/30/EU) 91% "A" kategória fűtés, "A" XL kategória HMV
Rendelési kód 3.028358

Bemutatás

A Victrix OMNIA fali készülék 24 kW teljesítménnyel képes fűteni és 28 kW teljesítménnyel átfolyós rendszerben használati melegvizet előállítani. Kis méreteinek köszönhetően a lakás szinte bármely részén elhelyezhető. A Victrix OMNIA kazánok alacsony energiaigényű szivattyúval vannak szerelve, láng modulációs tartományuk 20-100% közötti. Új típusú, rozsdamentes hőcserélőjének köszönhetően a kor kihívásainak megfelelő hatásfokot képes elérni. A készülék képes szinte minden féle hőfokszabályozási rendszerrel együttműködni, legyen szó a gyári Amico távszabályzóról, a Dominus távfelügyeletről vagy más gyártók szobatermosztátjairól. Gyári kialakításában, felár nélkül tartalmazza az időjárásfüggő szabályozást, így használatához csak egy külső érzékelőre van szükség (opcionális). Felhasználóbarát elektronikájának köszönhetően egyszerűen üzemeltethető, az állapotjelző ábrák könnyen értelmezhetők



KIS MÉRETEK, NAGYSZERŰ TELJESÍTMÉNY, ELEGÁNS MEGJELENÉS

Kis méretei ideálissá teszik szűk helyre történő telepítésre. Mélysége kisebb 25 cm!


EGYHUZAMÚ, ROZSDAMENTES ACÉL HŐCSERÉLŐ

Egyhuzamú, állandó keresztmetszetű, magas vízáramlási mutatójó rozsdamentes acél hőcserélő.



KÉSLELTETETT TELJESÍTMÉNYFELFUTÁS

Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. A maximális teljesítményt  3 perc elteltével (állítható) éri el, ezáltal csökkentve a ki-bekapcsolások számát, növelve a hőcserélő élettartamát.


DIGITÁLIS KEZELŐFELÜLET

A digitális kezelőfelület biztosítja a készülék könnyű kezelhetőségét. A kézreálló gombokkal pontosan beállítható a hőmérséklet, illetve az egyéb paraméterek. A kijelző segítségével ábrák és kódok segítségével tájékozódhat az aktuális üzemmódról és az esetleges hibákról.

AUTOMATIKUS BY-PASS

Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is. A by-pass szelep igény estén állítható vagy akár el is zárható.



SZOLÁR FUNKCIÓ

A beépített szolár funkció lehetővé teszi a szolár előtét tartállyal való együttmőködést.



MOTOROS VÁLTÓSZELEP

A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a HMV hőcserélő felé.


BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS

Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.


KONDENZÁCIÓS TECHNOLÓGIA

Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli.


MEGNÖVELT HMV TELJESÍTMÉNY

A készülék a használati melegvíz előállításához növelt, 25 kW-os teljesítményt képes átfolyós rendszerben használati melegvizet előállítani.


IPX5D ELEKTROMOS VÉDETTSÉG

Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.

Méretek

Méretek:

MÉRETEK:

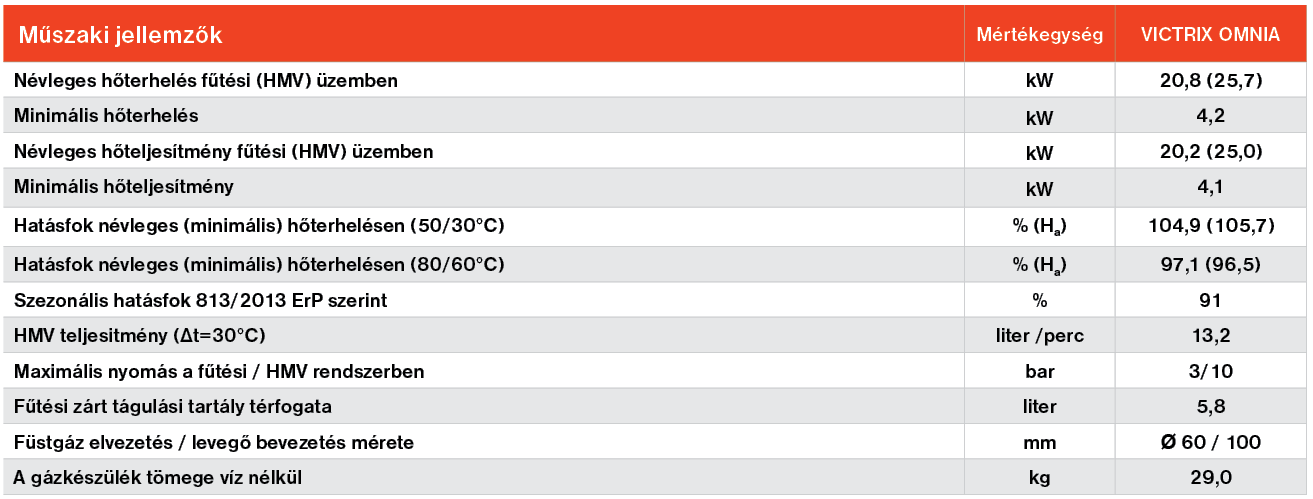

Műszaki adatok

Műszaki adatok:

Névleges HMV hőterhelés

kW

25,7

Névleges fűtési hőterhelés

kW

20,8

Névleges HMV hőteljesítmény

kW

25,0

Névleges fűtési hőteljesítmény

kW

20,2

Minimális hőterhelés

kW

4,2

Minimális hőteljesítmény

kW

4,1

Hatásfok névleges fűtési teljesítményen (80/60°C)

%

97,1

Hatásfok minimális fűtési teljesítményen (80/60°C)

%

96,5

Hatásfok névleges fűtési teljesítményen (50/30°C)

%

105,7

Hatásfok minimális fűtési teljesítményen (50/30°C)

%

104,9




Fűtési kör jellemzői



Fűtési előremenő hőmérséklet-tartomány

°C

20-85

Maximális kazánvíz hőmérséklet

°C

90

Maximális üzemi nyomás

bar

3

Tágulási tartály térfogata

liter

5,8

Tágulási tartály előnyomása

bar

1,0

Keringetőszivattyú emelőmagassága (1000 l/h)

kPa (vom)

26,4 (2,7)




Használati melegvíz kör jellemzői



Névleges HMV teljesítmény

kW

25,0

HMV hőmérséklet-tartomány

°C

30 - 60

Minimális dinamikus nyomás a HMV körben

bar

0,3

Maximális nyomás a HMV körben

bar

10

Minimális térfogatáram

liter/perc

1,5

HMV teljesítmény folyamatos üzemben (Δt=30°C)

liter/perc

13,2




Gázellátás

Csatlakozási nyomás "H" típusú földgáz (G20) esetén

mbar

20

Fogyasztás névleges HMV/fűtési teljesítményen (Ha=36MJ/normál m3)

m3/h

 2,72/2,20




Egyéb jellemzők





Hálózati feszültség

V/Hz

230/50

Névleges áramfelvétel

A

0,67

Névleges elektromos teljesítmény

W

90

Ventilátor teljesítményigénye

W

 87,9

Maximális rendelkezésre álló túlnyomás a ventillátor kilépő csonkjánál

Pa

  240

Minimális rendelkezésre álló túlnyomás a ventillátor kilépő csonkjánál

Pa

152

Keringetőszivattyú teljesítményigénye

W

68

Elektromos védettség

IP

X5D

Teljes tömeg (víz nélkül)

kg

29,0

Hőtechnikai adatok

Hőtechnikai adatok:

Hidraulikai vázlat

Hidraulikai vázlat:

Felépítés

Felépítés:

Tartozékok

  • Rendelési kód: 3.014172

    Toldó adapter flexibilis csövek közé

  • Rendelési kód: 3.014174

    Ø 80/125 m-es füstgáz kivezető végelem, kültéri egység flexibilis béléscső rendszerhez

  • Rendelési kód: 3.014171

    Alap készlet flexibilis béléscső rendszerhez

  • Rendelési kód: 3.014170

    Ø 80 mm-es flexibilis béléscső készlet

  • Rendelési kód: 3.015249

    Ø 80/125 mm-es, lapos tető átvezető gallér

  • Rendelési kód: 3.014173

    Kémény lezáró gallér flexibilis béléscső rendszerhez

  • Rendelési kód: 3.021622

    Crono 7 heti programozású, digitális szobatermosztát

    Energia ellátás két darab AA elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel Kikapcsolt állapotban is működő, beállítható fagyvédelmi funkció Helyiséghőmérséklet vagy pontos idő kijelzés beállítható fűtési rendszer tehetetlenség. Fűtés és hűtés üzemmód.

  • Rendelési kód: 3.021624

    Crono 7 vezeték nélküli, heti programozású, digitális szobatermosztát

    Energia ellátás 4 darab AA elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel Kikapcsolt állapotban is működő, beállítható fagyvédelmi funkció Helyiséghőmérséklet vagy pontos idő kijelzés beállítható fűtési rendszer tehetetlenség. Hűtés és fűtés üzemmód.

  • Rendelési kód: 3.020167

    Mini DRC heti programozású digitális távvezérlő

    Szobatermosztát funkciók: heti programozási lehetőség két hőmérséklet (komfort és csökkentett) kézi vagy automata (programozott) üzemmód, szabadságos program pillanatnyi helyiség hőmérséklet kijelzése napi beállított időprogram kijelzése, pontos idő és nap kijelzése Távvezérlő funkciók: kazán üzemmód váltása (készenlét / nyári / téli) kívánt HMV és maximális fűtővíz hőmérséklet beállítása kazán üzem kijelzés (készenlét / melegvíz / fűtés) hibajelzés Kompakt méretek: szé x ma x mé: 80 mm x 80 mm x 23 mm

  • Rendelési kód: DD6053040

    Tybox 137 vezeték nélküli, heti programozású, digitális szobatermosztát

    Energia ellátás elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Nagy méretű, megvilágított hátterű kijelző Helyiséghőmérséklet, beállított hőmérséklet vagy pontos idő kijelzése Tekerő- és nyomógombos kezelőfelület Csak fűtési üzemmód Vezeték nélküli csatlakozás

  • Rendelési kód: DD6053039

    Tybox 117 heti programozású, digitális szobatermosztát

    Energia ellátás elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Nagy méretű, megvilágított hátterű kijelző Helyiséghőmérséklet, beállított hőmérséklet vagy pontos idő kijelzése Tekerő- és nyomógombos kezelőfelület Csak fűtési üzemmód Vezetékes csatlakozás

  • Rendelési kód: DD6053034

    Tybox 21 digitális szobatermosztát

    Helyiség hőmérséklet vagy beállított hőmérséklet kijelzése Egyszerű, kompakt dizájn Nyomógombos kezelőfelület Megvilágított hátterű kijelző Csak fűtési üzemmód Vezetékes csatlakozás Elemes áramellátás

  • Rendelési kód: 3.021623

    AMICOV2 vezeték nélküli heti programozású digitális távvezérlő

    Szobatermosztát funkciók: heti programozási lehetőség két helyiség hőmérséklet (komfort és csökkentett) kézi vagy automata (programozott) üzemmód távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel pillanatnyi helyiség hőmérséklet kijelzése napi beállított időprogram kijelzése, pontos idő és nap kijelzése Távvezérlő funkciók: kazán üzemmód váltása (készenlét / nyári / téli) kívánt HMV és fűtővíz hőmérséklet beállítása kazán üzem kijelzés (készenlét / melegvíz / fűtés) pillanatnyi fűtővíz- és külső hőmérséklet lekérdezése kazán és rendszer hiba kijelzése programozható tároló fűtés (beépített vagy külső tárolós készülékek esetén) programozható időjárás-függő szabályzási jelleggörbe beállítható fűtési rendszer tehetetlenség legionella baktériumok elleni védelem

  • Rendelési kód: 3.021395

    AMICO V2 heti programozású digitális távvezérlő

    Szobatermosztát funkciók: heti programozási lehetőség két helyiség hőmérséklet (komfort és csökkentett) kézi vagy automata (programozott) üzemmód távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel pillanatnyi helyiség hőmérséklet kijelzése napi beállított időprogram kijelzése, pontos idő és nap kijelzése Távvezérlő funkciók: kazán üzemmód váltása (készenlét / nyári / téli) kívánt HMV és fűtővíz hőmérséklet beállítása kazán üzem kijelzés (készenlét / melegvíz / fűtés) pillanatnyi fűtővíz- és külső hőmérséklet lekérdezése kazán és rendszer hiba kijelzése programozható tároló fűtés (beépített vagy külső tárolós készülékek esetén) programozható időjárás-függő szabályzási jelleggörbe beállítható fűtési rendszer tehetetlenség legionella baktériumok elleni védelem

  • Rendelési kód: 3.012287

    Kézi vezérlésű szobatermosztát

    Kézi beállítású, elektro-mechanikus működésű szobatermosztát. A termosztátot a kazánnal összekötő kábel megengedett hossza 50 m, 2 x 0,75 mm2 keresztmetszetű vezeték esetén

  • Rendelési kód: 3.014083

    Külsőhőmérséklet-érzékelő

    Külsőhőmérséklet-érzékelő Immergas gázkészülékekhez és fűtési zóna egységekhez. Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében folyamatosan változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.

  • Rendelési kód: 3.017182

    Telefonos modem mobil kártyához

    onalon keresztüli távirányítással két elektromos reléjének be- vagy kikapcsolására (állapotának megváltoztatására), amely közvetve kazánok, klímák, öntöző berendezések, stb. vezérlésére is lehetőséget ad. Két bemenetének (kontaktus ának) segítségével arra is lehetőség van, hogy ellenőrizze, hogy egy ajtó vagy kapu nyitva vagy zárva van-e (az adott bemenet áramköre zárt vagy nyitott-e). Immergas digitális szobatermosztátokhoz, távvezérlőkhöz csatlakoztatva távolról átválthat a komfort és a csökkentett üzemmód között, valamint lekérdezheti, hogy éppen melyik állapotban van. Bármelyik szolgáltató SIM kártyájaval működőképes.

  • Rendelési kód: 3.013305

    Telefonos modem vezetékes vonalhoz

    A készülék alkalmas telefonvonalon keresztüli távirányítással egyik vagy mindkét elektromos reléjének be- vagy kikapcsolására (állapotának megváltoztatására), amely közvetve kazánok, klímák, öntöző berendezések, stb. vezérlésére is lehetőséget ad. Egy egyszerű kontaktus segítségével arra is lehetőség van, hogy ellenőrizze, hogy egy ajtó vagy kapu nyitva vagy zárva van-e. Immergas digitális szobatermosztátokhoz, távvezérlőkhöz csatlakoztatva távolról átválthat a komfort és a csökkentett üzemmód között, valamint lekérdezheti, hogy éppen melyik állapotban van.

  • Rendelési kód: 3.021452

    Előtét tárolós hőfokérzékelő napkollektoros üzemmódhoz

  • Rendelési kód: 3.015242

    Ø 80/125 mm-es vízszintes kivezető készlet induló idommal

    Victrix Pro 35 - 120kW induló idom tartozék, 35kW alatti induló idom külön tételt képvisel (3.022990).

Szivattyú jelleggörbe

Szivattyú jelleggörbe:
