VICTRIX TERA 28
Névleges fűtési teljesítmény | 24,6 kW |
---|---|
Névleges HMV teljesítmény | 28,6 kW |
Működés módja | Fali átfolyós kombi |
Szezonális hatásfok (811/2013) | 93% "A" kategória fűtés, "A" XL kategória HMV |
Rendelési kód | 3.027370 |




- Bemutatás
- Méretek
- Műszaki adatok
- Hőtechnikai adatok
- Hidraulikai vázlat
- Felépítés
- Tartozékok
- Szivattyú jelleggörbe
- Letölthető anyagok
Bemutatás
A Victrix TERA 28 fali készülék 24 kW teljesítménnyel képes fűteni, 28 kW teljesítménnyel átfolyós rendszerben használati melegvizet előállítani. Kis méreteinek köszönhetően a lakás szinte bármely részén elhelyezhető. A Victrix TERA 28 kazánok alacsony energiaigényű Grundfos szivattyúval vannak szerelve, láng modulációs tartományuk 18-100% közötti. Új, alacsony hőveszteségű, széles vízjáratú hőcserélőjének köszönhetően kimagasló hatásfokot képes elérni. A készülék az Amico távszabályzóval vagy a Dominus távfelügyelettel (opcionális) könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) használata is lehetséges. Felhasználóbarát elektronikájának köszönhetően egyszerűen üzemeltethető, az állapotjelző ábrák könnyen értelmezhetők.
KIS MÉRETEK, NAGYSZERŰ TELJESÍTMÉNY, ELEGÁNS MEGJELENÉS
Kis méretei ideálissá teszik szűk helyre történő telepítésre. Mélysége csak 25 cm!

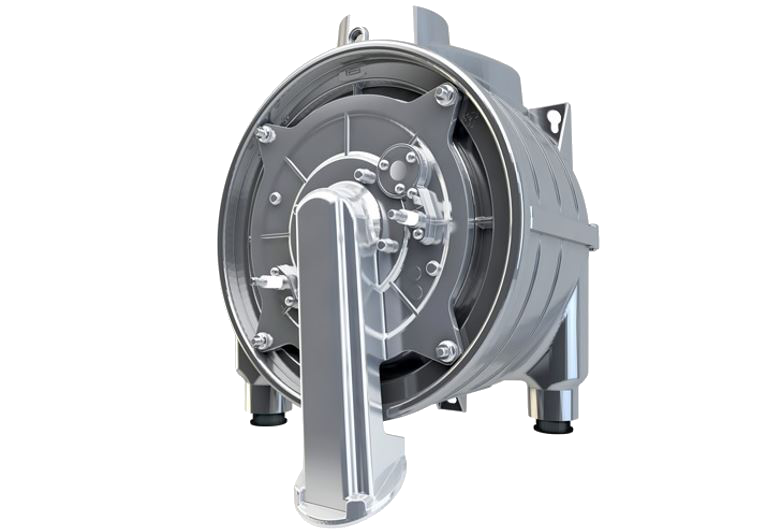

EGYHUZAMÚ HŐCSERÉLŐ
Egyhuzamú, állandó keresztmetszetű, magas vízáramlási mutatójú rozsdamentes acél hőcserélő.
KÉSLELTETETT TELJESÍTMÉNYFELFUTÁS
Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. A maximális teljesítményt 3 perc elteltével (állítható) éri el, ezáltal csökkentve a ki-bekapcsolások számát, növelve a hőcserélő élettartamát.
DIGITÁLIS KEZELŐFELÜLET
A digitális kezelőfelület biztosítja a készülék könnyű kezelhetőségét. A kézreálló gombokkal pontosan beállítható a hőmérséklet, illetve az egyéb paraméterek. A kijelző ábrák és kódok segítségével tájékoztat az aktuális üzemmódról és az esetleges hibákról.
AUTOMATIKUS BY-PASS
Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is.
SZOLÁR FUNKCIÓ
A beépített szolár funkció lehetővé teszi a szolár előtét tartállyal való együttmőködést.
MOTOROS VÁLTÓSZELEP
A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a HMV hőcserélő felé.
BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.
KONDENZÁCIÓS TECHNOLÓGIA
Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli.
MEGNÖVELT HMV TELJESÍTMÉNY
A készülék a használati melegvíz előállításához növelt, 28 kW-os teljesítményt képes leadni.
IPX5D ELEKTROMOS VÉDETTSÉG
Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.
Méretek
Műszaki adatok
Névleges HMV hőterhelés | kW | 28,6 |
Névleges fűtési hőterhelés | kW | 24,6 |
Névleges HMV hőteljesítmény | kW | 28 |
Névleges fűtési hőteljesítmény | kW | 24 |
Minimális hőterhelés | kW | 4,5 |
Minimális hőteljesítmény | kW | 4,3 |
Hatásfok névleges fűtési teljesítményen (80/60°C) | % | 97,8 |
Hatásfok minimális fűtési teljesítményen (80/60°C) | % | 95,5 |
Hatásfok névleges fűtési teljesítményen (50/30°C) | % | 106,1 |
Hatásfok minimális fűtési teljesítményen (50/30°C) | % | 106,1 |
Hatásfok névleges fűtési teljesítményen (40/30°C) | % | 108,2 |
Hatásfok minimális fűtési teljesítményen (40/30°C) | % | 108,3 |
Fűtési kör jellemzői
Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses) | °C | 20-85 / 20-50 |
Maximális kazánvíz hőmérséklet | °C | 90 |
Maximális üzemi nyomás | bar | 3 |
Tágulási tartály térfogata | liter | 8 |
Tágulási tartály előnyomása | bar | 1,0 |
Keringetőszivattyú emelőmagassága (1000 l/h) | kPa (vom) | 26,4 (2,7) |
Használati melegvíz kör jellemzői
Névleges HMV teljesítmény | kW | 28,0 |
HMV hőmérséklet-tartomány | °C | 30 - 60 |
Minimális dinamikus nyomás a HMV körben | bar | 0,3 |
Maximális nyomás a HMV körben | bar | 10 |
Minimális térfogatáram | liter/perc | 1,5 |
HMV teljesítmény folyamatos üzemben (Δt=30°C) | liter/perc | 14,1 |
Gázellátás
Csatlakozási nyomás "H" típusú földgáz (G20) esetén | mbar | 20 |
Fogyasztás névleges HMV/fűtési teljesítményen (Ha=36MJ/normál m3) | m3/h | 3,04/2,60 |
Egyéb jellemzők
Hálózati feszültség | V/Hz | 230/50 |
Névleges áramfelvétel | A | 0,60 |
Névleges elektromos teljesítmény | W | 80 |
Ventilátor teljesítményigénye | W |
|
Maximális rendelkezésre álló túlnyomás a ventillátor kilépő csonkjánál | Pa | 240 |
Minimális rendelkezésre álló túlnyomás a ventillátor kilépő csonkjánál | Pa | 140 |
Keringetőszivattyú teljesítményigénye | W | 41 |
Elektromos védettség | IP | X5D |
Kazánvíz térfogat | liter | 2,2 |
Teljes tömeg (víz nélkül) | kg | 33,6 |
Hőtechnikai adatok
|
| H-földgáz (G20) | Propán (G30) | Bután (G31) |
Füstgáz-hőmérséklet maximális terhelésnél | °C | 70 | 70 | 62 |
Füstgáz-hőmérséklet minimális terhelésnél | °C | 64 | 63 | 58 |
Füstgáz-tömegáram maximális terhelésnél | kg/h | 44 | 45 | 48 |
Füstgáz-tömegáram minimális terhelésnél | kg/h | 7 | 8 | 8 |
CO2 tartalom maximális terhelésnél | % | 9,7 | 10,9 | 11,0 |
CO2 tartalom minimális terhelésnél | % | 9,0 | 9,7 | 10,0 |
NOx kibocsátás maximális terhelésnél | mg/kWh | 65 | 57 | 50 |
NOx kibocsátás minimális terhelésnél | mg/kWh | 22 | 19 | 20 |
Hidraulikai vázlat
Felépítés
Tartozékok
-
Rendelési kód: 3.010958
Takaró gyűrű fali átvezeteséhez 125 mm-es szürke
-
Rendelési kód: 3.010959
Takaró gyűrű fali átvezeteséhez 100 mm-es szürke
-
Rendelési kód: 3.010996
Takaró gyűrű fali átvezeteséhez 80 mm-es szürke
-
Rendelési kód: 1.023756
Takaró gyűrű fali átvezeteséhez 125 mm-es fehér
-
Rendelési kód: 1.023757
Takaró gyűrű fali átvezeteséhez 100 mm-es fehér
-
Rendelési kód: 1.023758
Takaró gyűrű fali átvezeteséhez 80 mm-es fehér
-
Rendelési kód: 3.017089
60 mm-es bővítő idom 80 mm-es flexibilis rendszerhez
-
Rendelési kód: 3.027874
80 mm-es hajlított bekötő készlet (70 fokos) flexibilis rendszerhez
-
Rendelési kód: 3.027354
Clone of Ø 50 mm-es flexibilis béléscső készlet
-
Rendelési kód: 3.027877
Toldó adapter 50-es flexibilis csövek közé
-
Rendelési kód: 3.027355
Alap készlet 50-es flexibilis béléscső rendszerhez
A készlet tartalma:
A = 1 db rögzítő sín
B = 1 db rögzítőelemes ív 87°
C = 1 db adapter (merev-flex)
-
Rendelési kód: 3.027358
Ø 80/125 m-es füstgáz kivezető végelem, kültéri egység 50-es flexibilis béléscső rendszerhez
-
Rendelési kód: 3.027876
Ø 80/125 m-es füstgáz kivezető végelem, kültéri egység 80-as flexibilis béléscső rendszerhez
-
Rendelési kód: 3.027873
Alap készlet 80-as flexibilis béléscső rendszerhez
A készlet tartalma:
A = 1 db rögzítő sín
B = 1 db rögzítőelemes ív 87°
C = 1 db adapter (merev-flex)
-
Rendelési kód: 3.027359
Toldó adapter 80-as flexibilis csövek közé
-
Rendelési kód: 3.027875
Ø 80 mm-es flexibilis béléscső készlet
-
Rendelési kód: 3.015249
Ø 80/125 mm-es, lapos tető átvezető gallér
-
Rendelési kód: DD6053005
Tybox 117 heti programozású, digitális szobatermosztát
Energia ellátás elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Nagy méretű, megvilágított hátterű kijelző Helyiséghőmérséklet, beállított hőmérséklet vagy pontos idő kijelzése Tekerő- és nyomógombos kezelőfelület Csak fűtési üzemmód Vezetékes csatlakozás
-
Rendelési kód: DD6053007
Tybox 137 vezeték nélküli, heti programozású, digitális szobatermosztát
Energia ellátás elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Nagy méretű, megvilágított hátterű kijelző Helyiséghőmérséklet, beállított hőmérséklet vagy pontos idő kijelzése Tekerő- és nyomógombos kezelőfelület Csak fűtési üzemmód Vezeték nélküli csatlakozás
-
Rendelési kód: 3.021622
Crono 7 heti programozású, digitális szobatermosztát
Energia ellátás két darab AA elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel Kikapcsolt állapotban is működő, beállítható fagyvédelmi funkció Helyiséghőmérséklet vagy pontos idő kijelzés beállítható fűtési rendszer tehetetlenség. Fűtés és hűtés üzemmód.
