VICTRIX TERA 32

Névleges fűtési teljesítmény 28,0 kW
Névleges HMV teljesítmény 32,0 kW
Működés módja Fali átfolyós kombi
Szezonális hatásfok (2010/30/EU) 93% "A" kategória fűtés, "A" XL kategória HMV
Rendelési kód 3.027371

Bemutatás

A Victrix TERA 32 fali készülék 28 kW teljesítménnyel képes fűteni, 32 kW teljesítménnyel átfolyós rendszerben használati melegvizet előállítani. Kis méreteinek köszönhetően a lakás szinte bármely részén elhelyezhető. A Victrix TERA 32 kazánok alacsony energiaigényű Grundfos szivattyúval vannak szerelve, láng modulációs tartományuk 18-100% közötti. Új, alacsony hőveszteségű, széles vízjáratú hőcserélőjének köszönhetően kimagasló hatásfokot képes elérni. A készülék az  Amico távszabályzóval vagy a Dominus távfelügyelettel (opcionális) könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) használata is lehetséges. Felhasználóbarát elektronikájának köszönhetően egyszerűen üzemeltethető, az állapotjelző ábrák könnyen értelmezhetők.

KIS MÉRETEK, NAGYSZERŰ TELJESÍTMÉNY, ELEGÁNS MEGJELENÉS

Kis méretei ideálissá teszik szűk helyre történő telepítésre. Mélysége csak 25 cm!


EGYHUZAMÚ HŐCSERÉLŐ

Egyhuzamú, állandó keresztmetszetű, magas vízáramlási mutatójó rozsdamentes acél hőcserélő.



KÉSLELTETETT TELJESÍTMÉNYFELFUTÁS

Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. A maximális teljesítményt  3 perc elteltével (állítható) éri el, ezáltal csökkentve a ki-bekapcsolások számát, növelve a hőcserélő élettartamát.


DIGITÁLIS KEZELŐFELÜLET

A digitális kezelőfelület biztosítja a készülék könnyű kezelhetőségét. A kézreálló gombokkal pontosan beállítható a hőmérséklet, illetve az egyéb paraméterek. A kijelző ábrák és kódok segítségével tájékoztat az aktuális üzemmódról és az esetleges hibákról.


AUTOMATIKUS BY-PASS

Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is.



SZOLÁR FUNKCIÓ

A beépített szolár funkció lehetővé teszi a szolár előtét tartállyal való együttmőködést.



MOTOROS VÁLTÓSZELEP

A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a HMV hőcserélő felé.


BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS

Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.


KONDENZÁCIÓS TECHNOLÓGIA

Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli.


MEGNÖVELT HMV TELJESÍTMÉNY

A készülék a használati melegvíz előállításához növelt, 32 kW-os teljesítményt képes leadni.


IPX5D ELEKTROMOS VÉDETTSÉG

Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.

Méretek

Méretek:

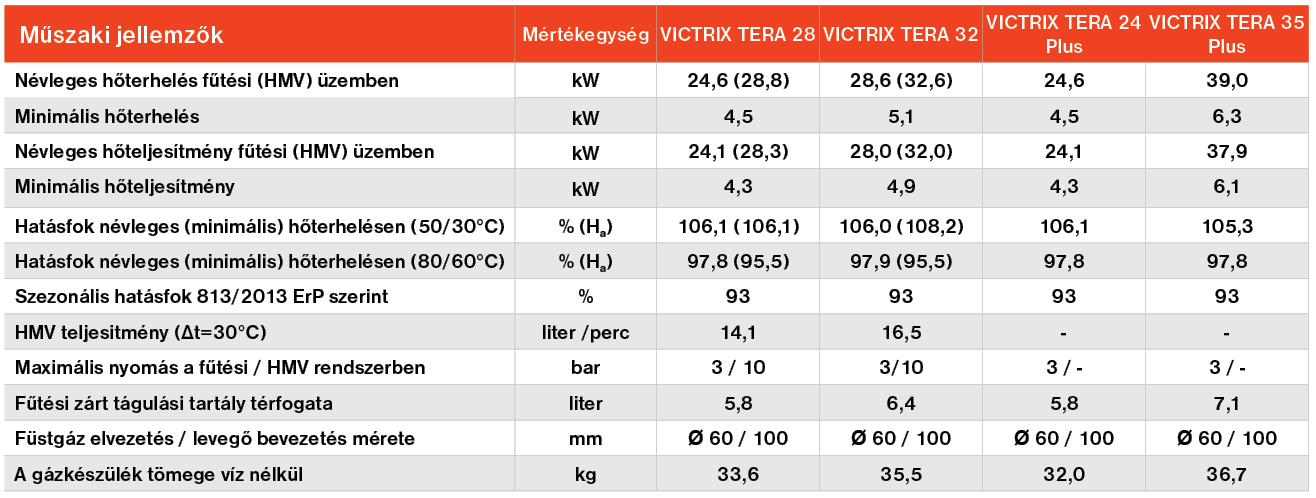

Műszaki adatok

Műszaki adatok:

Névleges HMV hőterhelés

kW

32,6

Névleges fűtési hőterhelés

kW

28,6

Névleges HMV hőteljesítmény

kW

32

Névleges fűtési hőteljesítmény

kW

28

Minimális hőterhelés

kW

5,1

Minimális hőteljesítmény

kW

4,9

Hatásfok névleges fűtési teljesítményen (80/60°C)

%

97,9

Hatásfok minimális fűtési teljesítményen (80/60°C)

%

95,5

Hatásfok névleges fűtési teljesítményen (50/30°C)

%

106,0

Hatásfok minimális fűtési teljesítményen (50/30°C)

%

108,2

Hatásfok névleges fűtési teljesítményen (40/30°C)

%

107,9

Hatásfok minimális fűtési teljesítményen (40/30°C)

%

108,2




Fűtési kör jellemzői



Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses)

°C

20-85 / 20-50

Maximális kazánvíz hőmérséklet

°C

90

Maximális üzemi nyomás

bar

3

Tágulási tartály térfogata

liter

6,4

Tágulási tartály előnyomása

bar

1,0

Keringetőszivattyú emelőmagassága (1000 l/h)

kPa (vom)

30,1 (3,1)




Használati melegvíz kör jellemzői



Névleges HMV teljesítmény

kW

32,0

HMV hőmérséklet-tartomány

°C

30 - 60

Minimális dinamikus nyomás a HMV körben

bar

0,3

Maximális nyomás a HMV körben

bar

10

Minimális térfogatáram

liter/perc

1,5

HMV teljesítmény folyamatos üzemben (Δt=30°C)

liter/perc

16,5




Gázellátás

Csatlakozási nyomás "H" típusú földgáz (G20) esetén

mbar

20

Fogyasztás névleges HMV/fűtési teljesítményen (Ha=36MJ/normál m3)

m3/h

 3,45/3,03




Egyéb jellemzők





Hálózati feszültség

V/Hz

230/50

Névleges áramfelvétel

A

0,76

Névleges elektromos teljesítmény

W

105

Ventilátor teljesítményigénye

W



Maximális rendelkezésre álló túlnyomás a ventillátor kilépő csonkjánál

Pa

300

Minimális rendelkezésre álló túlnyomás a ventillátor kilépő csonkjánál

Pa

165

Keringetőszivattyú teljesítményigénye

W

51

Elektromos védettség

IP

X5D

Kazánvíz térfogat

liter

2,41

Teljes tömeg (víz nélkül)

kg

35,5

Hőtechnikai adatok

Hőtechnikai adatok:





H-földgáz (G20)

Propán (G30)

Bután (G31)

Füstgáz-hőmérséklet maximális terhelésnél

°C

57

70

60

Füstgáz-hőmérséklet minimális terhelésnél

°C

58

63

60

Füstgáz-tömegáram maximális terhelésnél

kg/h

44

45

48

Füstgáz-tömegáram minimális terhelésnél

kg/h

7

8

8

CO2 tartalom maximális terhelésnél

%

9,5

10,9

11,2

CO2 tartalom minimális terhelésnél

%

8,6

9,7

10,0

NOx kibocsátás maximális terhelésnél

mg/kWh

56

57

89

NOx  kibocsátás minimális terhelésnél

mg/kWh

18

19

39

Hidraulikai vázlat

Hidraulikai vázlat:

Felépítés

Felépítés:

Tartozékok

  • Rendelési kód: 3.010958

    Takaró gyűrű fali átvezeteséhez 125 mm-es szürke

  • Rendelési kód: 3.010959

    Takaró gyűrű fali átvezeteséhez 100 mm-es szürke

  • Rendelési kód: 3.010996

    Takaró gyűrű fali átvezeteséhez 80 mm-es szürke

  • Rendelési kód: 1.023756

    Takaró gyűrű fali átvezeteséhez 125 mm-es fehér

  • Rendelési kód: 1.023757

    Takaró gyűrű fali átvezeteséhez 100 mm-es fehér

  • Rendelési kód: 1.023758

    Takaró gyűrű fali átvezeteséhez 80 mm-es fehér

  • Rendelési kód: 3.017089

    60 mm-es bővítő idom 80 mm-es flexibilis rendszerhez

  • Rendelési kód: 3.027874

    80 mm-es hajlított bekötő készlet (70 fokos) flexibilis rendszerhez

  • Rendelési kód: 3.027354

    Clone of Ø 50 mm-es flexibilis béléscső készlet

  • Rendelési kód: 3.027877

    Toldó adapter 50-es flexibilis csövek közé

  • Rendelési kód: 3.027355

    Alap készlet 50-es flexibilis béléscső rendszerhez

    A készlet tartalma:

    A = 1 db rögzítő sín

    B = 1 db rögzítőelemes ív 87°

    C = 1 db adapter (merev-flex)

  • Rendelési kód: 3.027358

    Ø 80/125 m-es füstgáz kivezető végelem, kültéri egység 50-es flexibilis béléscső rendszerhez

  • Rendelési kód: 3.027876

    Ø 80/125 m-es füstgáz kivezető végelem, kültéri egység 80-as flexibilis béléscső rendszerhez

  • Rendelési kód: 3.027873

    Alap készlet 80-as flexibilis béléscső rendszerhez

    A készlet tartalma:

    A = 1 db rögzítő sín

    B = 1 db rögzítőelemes ív 87°

    C = 1 db adapter (merev-flex)

  • Rendelési kód: 3.027359

    Toldó adapter 80-as flexibilis csövek közé

  • Rendelési kód: 3.027875

    Ø 80 mm-es flexibilis béléscső készlet

  • Rendelési kód: 3.015249

    Ø 80/125 mm-es, lapos tető átvezető gallér

  • Rendelési kód: DD6053005

    Tybox 117 heti programozású, digitális szobatermosztát

    Energia ellátás elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Nagy méretű, megvilágított hátterű kijelző Helyiséghőmérséklet, beállított hőmérséklet vagy pontos idő kijelzése Tekerő- és nyomógombos kezelőfelület Csak fűtési üzemmód Vezetékes csatlakozás

  • Rendelési kód: DD6053007

    Tybox 137 vezeték nélküli, heti programozású, digitális szobatermosztát

    Energia ellátás elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Nagy méretű, megvilágított hátterű kijelző Helyiséghőmérséklet, beállított hőmérséklet vagy pontos idő kijelzése Tekerő- és nyomógombos kezelőfelület Csak fűtési üzemmód Vezeték nélküli csatlakozás

  • Rendelési kód: 3.021622

    Crono 7 heti programozású, digitális szobatermosztát

    Energia ellátás két darab AA elemmel Kétféle (Komfort/Csökkentett) hőmérséklet beállítás Programvezérelt működés Kézi üzemmód lehetőség Távvezérlési lehetőség vezetékes vagy gsm telefonos modemmel Kikapcsolt állapotban is működő, beállítható fagyvédelmi funkció Helyiséghőmérséklet vagy pontos idő kijelzés beállítható fűtési rendszer tehetetlenség. Fűtés és hűtés üzemmód.

Szivattyú jelleggörbe

Szivattyú jelleggörbe:

Letölthető anyagok

Szállítói nyilatkozat
