NIKE Mini 24 kW

Névleges fűtési teljesítmény 23,80
Működés módja Fali átfolyós kombi
Rendelési kód 3.020852

Bemutatás

Az NIKE Mini 24 kW fali készülékcsalád 23,8 kW teljesítménnyel képes fűtési-, és átfolyós rendszerben használati melegvizet előállítani. Kompakt méreteinek köszönhetően a lakás szinte bármely részén elhelyezhető. A készülék az  Amico V2 távszabályzóval (opcionális) könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) alkalmazása is lehetséges. Felhasználóbarát elektronikájának köszönhetően egyszerűen üzemeltethető, az állapotjelző ábrák könnyen értelmezhetők. A NIKE Mini 24 kW hagyományos, nyitott égésterű készülék.

KÉT FÜGGETLEN HŐCSERÉLŐ

Az egyik rézből a fűtési körhöz, a másik rozsdamentes acélból a használati melegvíz körhöz. Ez a megoldás kiváló teljesítményt nyújt a fűtéshez és a használati melegvíz készítéshez.

PROGRAMOZHATÓ LÁNGMODULÁCIÓ

Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. A maximális teljesítmény elérése akár tíz perc időtartamra is elnyújtható, ezáltal csökkentve a ki-bekapcsolások számát, növelve a hőcserélő élettartamát.

SZABÁLYOZHATÓ BY-PASS

A szabályozható by-pass lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is. A szabályozható by-pass optimális működést tesz lehetővé (alap felszereltség).

MOTOROS VÁLTÓSZELEP

A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a HMV hőcserélő felé.

EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL

Az Eolo Mini kW készülékek képesek teljes körűen együttműködni az Immergas DIM egységeivel, így lehetséges több, egymástól független fűtési kör (akár radiátoros, akár kevert) kialakítása.

BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS

Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.

IPX4D ELEKTROMOS VÉDETTSÉG

Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.

SOLAR READY

A készülék képes együttműködni napkollektoros rendszerrel. A részletekért, kérjük, látogassa meg napkollektoros oldalainkat.

Méretek

Méretek:

BEFOGLALÓ MÉRETEK

Típus

Magasság

[mm]

Szélesség

[mm]

Mélység
[mm]

Füstgáz bevezetés mérete

[mm]

NIKE Mini 24 kW

785

440

240

Ø 130





CSATLAKOZÓ MÉRETEK

Típus

Fűtési előremenő
M

Fűtési visszatérő
R

HMV


AC

Használati

hidegvíz

AF

Gáz


G

Elektromos hálózat
V

NIKE Mini 24 kW

3/4"

3/4"

1/2"

1/2"

3/4"

23OV / 50Hz

Műszaki adatok

Műszaki adatok:

Névleges hőterhelés

kW

26,2

Névleges hőteljesítmény

kW

23,8

Hőterhelés legkisebb teljesítményen, HMV üzemmódban

kW

8,3

Hőteljesítmény legkisebb teljesítményen, HMV üzemmódban

kW

7,0

Hőterhelés legkisebb teljesítményen, fűtési üzemmódban

kW

10,9

Hőteljesítmény legkisebb teljesítményen, fűtési üzemmódban

kW

9,4

Hatásfok 100%-os terhelésnél

%

91,0%

Hatásfok 30%-os terhelésnél

%

89,3%


Fűtési kör jellemzői

Fűtési előremenő hőmérséklet-tartomány

°C

35 - 85

Maximális kazánvíz hőmérséklet

°C

90

Maximális üzemi nyomás

bar

3

Tágulási tartály térfogata (hasznos)

liter

4,0

Tágulási tartály előnyomása

bar

1,0

Keringetőszivattyú emelőmagassága (1000 l/h)

kPa (vom)

24,52 (2,5)


Használati melegvíz kör jellemzői

Névleges HMV teljesítmény

kW

23,6

HMV hőmérséklet-tartomány

°C

35 - 60

Minimális dinamikus nyomás a HMV körben

bar

0,3

Maximális nyomás a HMV körben

bar

10

Minimális HMV térfogatáram

liter/perc

11,1

HMV teljesítmény folyamatos üzemben (Δt=30°C)

liter/perc

11,4

HMV téfogatáram 2 bar-os hálózati hidegvíz nyomásnál

liter/perc

7,1


Gázellátás

""H" típusú földgáz (G20) csatlakozási nyomása

mbar

20

Fogyasztás névleges teljesítményen (Ha=36MJ/normál m3)

m3/h

2,77


Egyéb jellemzők

Hálózati feszültség

V/Hz

230/50

Névleges áramfelvétel

A

0,44

Névleges elektromos teljesítmény

W

95

Keringetőszivattyú teljesítménye

W

87

Elektromos védettség

IP

X4D

Kazánvíz térfogat

liter

2,5

Teljes tömeg (víz nélkül)

kg

26,1

Hőtechnikai adatok

Hőtechnikai adatok:

NIKE Mini 24 kW



H-földgáz (G20)

Propán (G30)

Bután (G31)

Tüzeléstechnikai hatásfok maximális terhelésnél (80/60°C)

%

91,0

91,0

91,0

Tüzeléstechnikai hatásfok 30%-os részterhelésnél (80/60°C)

%

89,3

89,3 89,3

Kéményveszteség maximális terhelésnél (80/60°C)

%

6,7

6,7

6,7

Kéményveszteség kikapcsolt égőnél

%

0,09

0,09 0,09

Burkolat vesztesége kikapcsolt égőnél

%

2,3

2,3
2,3

Burkolat vesztesége maximális terhelésnél (80/60°C)

%

1,2

1,2
1,2

Füstgáz-hőmérséklet maximális terhelésnél

°C

94

96

94

Füstgáz-hőmérséklet minimális terhelésnél

°C

82

83

81

Füstgáz tömegáram maximális terhelésnél

kg/h

74

73

74

Füstgáz tömegáram minimális terhelésnél

kg/h

65

61

64

CO2 tartalom maximális terhelésnél

%

4,95

5,80

5,65

CO2 tartalom minimális terhelésnél

%

1,70

2,10

2,00

CO kibocsátásmaximális terhelésnél

ppm

62

100

56

CO kibocsátás minimális terhelésnél

ppm

76

100

106

NOx kibocsátás maximális terhelésnél

mg/kWh

180

310

255

NOx kibocsátás minimális terhelésnél

mg/kWh

125

128

124

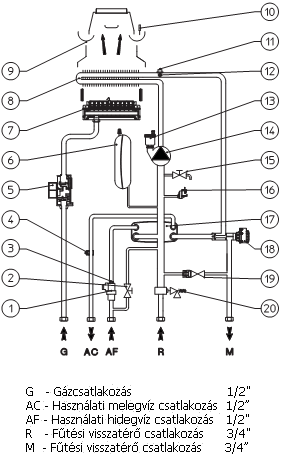

Hidraulikai vázlat

Hidraulikai vázlat:

Jelmagyarázat



1

Használati melegvíz áramlás kapcsoló

2

Feltöltőcsap

3

Fojtószelep

4

Használati melegvíz NTC érzékelő

5

Gázszelep

6

Fűtési tágulási tartály

7

Égő

8

Primer hőcserélő

9

Égéstermék gyűjő

10

Égéstermék visszaáramlás érzékelő (termosztát)

11

Biztonsági határoló termosztát

12

Fűtési előremenő NTC érzékelő

13

Biztonsági határoló termosztát

14

szivattyú

15

Ürítőcsap

16

Nyomáskapcsoló

17

HMV hőcserélő

18

Motoros váltószelep

19

By-pass szelep

20

3 bar-os biztonsági szelep

Felépítés

Felépítés:

Jelmagyarázat



1

Töltőcsap

2

HMV NTC érzékelő

3

Gázszelep

4

HMV áramláskapcsoló

5

Égéskamra

6

Füstgáz-gyűjtő

7

Füstgáz visszaáramlás-érzékelő

8

Fűtési előremenő NTC érzékelő

9

Határoló termosztát

10

Tágulási tartály

11

Automata légtelenítő

12

Szivattyú

13

Nyomáskapcsoló

14

Hidraulikai osztó idom

15

3 bar-os biztonsági szelep

16

Ürítőcsap

17

Bitermikus hőcserélő

18

Gyújtó/lángőr elektródák

19

Égő



Tartozékok

Nincs találat

Szivattyú jelleggörbe

Szivattyú jelleggörbe:

A – Szivattyú legnagyobb sebességen, by-pass szelep zárva
B – Szivattyú legnagyobb sebességen, by-pass szelep nyitva
C – Szivattyú közepes sebességen, by-pass szelep zárva
D – Szivattyú közepes sebességen, by-pass sezelep nyitva
