VICTRIX 12 kW X

Névleges fűtési teljesítmény 12,00
Működés módja Fali fűtő (tároló előkészítéssel)
Rendelési kód 3.022110

Bemutatás

A Victrix 12 kW X (gyári jelölése: VICTRIX X 12 2 I) kondenzációs fali gázkazán csak fűtésre, és külső tároló bekötésére előkészített készülék. Kompakt méreteinek köszönhetően a lakás szinte bármely részén elhelyezhető. A Victrix 12 kW X kazánok új, nagyteljesítményű hidraulikai egysége kis szervizigényű. A készülék az AMICO távszabályzóval (opcionális) könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) használata is lehetséges.  Felhasználóbarát elektronikájának köszönhetően egyszerűen üzemeltethető, az állapotjelző ábrák könnyen értelmezhetők.

KIS MÉRETEK, NAGYSZERŰ TELJESÍTMÉNY, ELEGÁNS MEGJELENÉS

Kis méretei ideálissá teszik szűk helyre történő telepítésre. Mélysége csak 25cm!

HŐSZIGETELT PRIMER HŐCSERÉLŐ

Hőszigetelő tulajdonságú kompozit műanyag burkolatának köszönhetően csökken az ott fellépő hőveszteség, melynek révén a kazán hatásfoka még tovább javul. Az új kialakításnak köszönhetően a készülék tömege mérséklődött. A hőcserélőn kézi légtelenítő szelep található, melyet automata szeleppel is ki lehet egészíteni.

KÉSLELTETETT TELJESÍTMÉNYFELFUTÁS

Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. A maximális teljesítményt rögzítetten tíz perc elteltével éri el, ezáltal csökkentve a ki-bekapcsolások számát, növelve a hőcserélő élettartamát.

ÚJ DIGITÁLIS KEZELŐFELÜLET

A digitális kezelőfelület biztosítja a készülék könnyű kezelhetőségét. A kézreálló gombokkal pontosan beállítható a hőmérséklet, illetve az egyéb paraméterek. A kijelző ábrák és kódok segítségével tájékoztat az aktuális üzemmódról és az esetleges hibákról.

AUTOMATIKUS BY-PASS

Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is.

MOTOROS VÁLTÓSZELEP KÜLSŐ TÁROLÓ HASZNÁLATÁHOZ

A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a külső tároló felé. A készülék a váltószelepszelep működtetéséhez szükséges motort nem tartalmazza.

EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL

A VICTRIX 12 kW X készülékek képesek teljes körűen együttműködni az Immergas DIM egységeivel, így lehetséges több, egymástól független fűtési kör (akár radiátoros, akár kevert) kialakítása.

BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS

Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít.

KONDENZÁCIÓS TECHNOLÓGIA

Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli.

IPX4D ELEKTROMOS VÉDETTSÉG

Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.

Méretek

Méretek:

BEFOGLALÓ MÉRETEK

Típus

Magasság

[mm]

Szélesség

[mm]

Mélység
[mm]

Füstgáz evezetés / levegő bevezetés mérete

[mm]

VICTRIX 12 kW X

795

440

250

Ø 60/100

CSATLAKOZÓ MÉRETEK

Típus

Fűtési előremenő
M

Fűtési visszatérő
R

Használati

melegvíz
AC

Kondenzvíz

elvezetés

SC

Használati

hidegvíz
AF

Gáz


G

Elektromos hálózat

V

VICTRIX 12 kW X

3/4"

3/4"

1/2"

NA25

1/2"

1/2"

22OV / 50Hz

Műszaki adatok

Műszaki adatok:

Névleges hőterhelés

kW

12,3

Névleges hőteljesítmény

kW

12,0

Minimális hőterhelés

kW

2,0

Minimális hőteljesítmény

kW

1,9

Hatásfok teljes terhelésnél (80/60°C)

%

97,7

Hatásfok minimális terhelésnél (80/60°C)

%

93,2

Hatásfok teljes terhelésnél (50/30°C)

%

106,9

Hatásfok minimális terhelésnél (50/30°C)

%

102,4

Hatásfok minimális terhelésnél (40/30°C)

%

107,0

Hatásfok minimális terhelésnél (40/30°C)

%

106,8






Fűtési kör jellemzői

Fűtési előremenő hőmérséklet-tartomány

(radiátoros / felületfűtéses)

°C

25-85 / 25-50

Maximális kazánvíz hőmérséklet

°C

90

Maximális üzemi nyomás

bar

3

Tágulási tartály térfogata (névleges/hasznos)

liter

8 / 5,7

Tágulási tartály előnyomása

bar

1,0

Keringető szivattyú emelőmagassága (1000 l/h)

kPa (vom)

8,24 (0,84)


 Használati melegvíz kör jellemzői

Névleges HMV teljesítmény

kW

12,0

HMV hőmérséklet-tartomány

°C

20 - 60

Maximális nyomás a HMV körben

bar

8

HMV teljesítmény folyamatos üzemben (Δt=30°C)

liter/perc

6,3

HMV teljesítmény az első tíz percben Δt=30°C mellett:           - UB 80 tároló esetén

liter/perc

17,2

                                                                                              - UB 105 tároló esetén

liter/perc

21,0

                                                                                              - UB 120 tároló esetén

liter/perc

21,1

                                                                                              - UB 200 tároló esetén

liter/perc

22,1

HMV köri tágulási tartály térfogata:                                         - UB 80 tároló esetén

liter

4

                                                                                              - UB 105 tároló esetén

liter

4

                                                                                              - UB 120 tároló esetén

liter

5

                                                                                              - UB 200 tároló esetén

liter

8

HMV köri tágulási tartály előnyomása

bar

3,5


Gázellátás

"H" típusú földgáz (G20)

mbar

25

Fogyasztás névleges teljesítményen (Ha=36MJ/normál m3)

m3/h

1,05


Egyéb jellemzők

Hálózati feszültség

V/Hz

230/50

Névleges áramfelvétel

A

0,55

Névleges elektromos teljesítmény

W

120

Ventilátor teljesítményigénye

W

80,7

Keringető szivattyú teljesítményigénye

W

9,3

Elektromos védettség

IP

IPX4D

Kazánvíz térfogat

liter

3,0

Teljes tömeg (víz nélkül)

kg

36,5

Hőtechnikai adatok

Hőtechnikai adatok:





H-földgáz (G20)

Propán (G30)

Bután (G31)

Hatásfok maximális terhelésnél (80/60°C)

%

97,7

97,7

97,7

Hatásfok minimális terhelésnél (80/60°C)

%

93,2

93,2

93,2

Hatásfok maximális terhelésnél (50/30°C)

%

106,9

106,9

106,9

Hatásfok minimális terhelésnél (50/30°C)

%

102,4

102,4

102,4

Hatásfok maximális terhelésnél (40/30°C)

%

107,0

107,0

107,0

Hatásfok minimális terhelésnél (40/30°C)

%

106,8

106,8

106,8

Kéményveszteség maximális terhelésnél (80/60°C)

%

2,00

2,00

2,00

Kéményveszteség kikapcsolt égőnél

%

0,20

0,20

0,20

Burkolat vesztesége kikapcsolt égőnél

%

0,30

0,30

0,30

Burkolat vesztesége maximális terhelésnél

%

0,89

0,89

0,89

Füstgáz-hőmérséklet maximális terhelésnél

°C

56

62

56

Füstgáz-hőmérséklet minimális terhelésnél

°C

58

64

59

Füstgáz-tömegáram maximális terhelésnél

kg/h

19

17

20

Füstgáz tömegáram minimális terhelésnél

kg/h

3

3

3

CO2 tartalom maximális terhelésnél

%

9,5

12,5

10,6

CO2 tartalom minimális terhelésnél

%

8,9

11,6

10,2

CO tartalom maximális terhelésnél (0% O2 tartalom mellett)

ppm

110

440

115

CO tartalom minimális terhelésnél (0% O2 tartalom mellett)

ppm

4

4

1

NOx kibocsátás maximális terhelésnél

mg/kWh

48

185

83

NOx kibocsátás minimális terhelésnél

mg/kWh

13

19

28




A gáz térfogatáramok 15°C hőmérsékleten, és 1013 mbar nyomáson számított fűtőérték esetére vonatkoznak.

A füstgáz-hőmérséklet értékek 15°C-os hőmérsékletű frisslevegő, és 50°C-os fűtési előremenő esetére vonatkoznak.

Hidraulikai vázlat

Hidraulikai vázlat:

Jelmagyarázat



1

Kondezvíz elvezetés

2

Töltőcsap

3

Gázszelep

4

Gázszelep kimeneti nyomásmérő pont (P3)

5

Venturi-cső túlnyomás pont (P1)

6

Venturi-cső vákuum pont (P2)

7

Venturi-cső

8

Ventilátor

9

Fúvóka

10

Lángőr elektróda

11

Füstgáz hőfok határoló termosztát

12

Légbeszívó cső

13

Kondenzációs modul

14

Füstgáz-gyűjtő

15

Levegőoldali vizsgálónyílás

16

Gáz nyomáskülönbség mérési pont

17

Füstgázoldali vizsgálónyílás

18

Fűtési előremenő NTC érzékelő

19

Határoló termosztát

20

Gyújtó elektróda

21

Égő

22

Kondenzációs modul fedele

23

Tágulási tartály

24

Automata légtelenítő

25

Szivattyú

26

Füstgáz áramlásérzékelő presszosztát

27

Automatikus by-pass

28

Ürítőcsap

29

3 bar-os biztonsági szelep

Felépítés

Felépítés:

Jelmagyarázat



1

Elektromos csatlakozó doboz (törpefeszültségű)

2

Ürítőcsap

3

Gázszelep

4

Kondenz szifon

5

Légtelenítő

6

Transzformátor

7

Fűtési előremenő NTC érzékelő

8

Áramláskapcsoló

9

Határoló termosztát

10

Gázfúvóka

11

Venturi egység

12

Égő

13

Tágulási tartály

14

  Füstgázhőmérséklet-érzékelő

15

Lángérzékelő elektróda

16

Kilépő füstgáz hőmérsékletét mérő érzékelő

17

Kézi légtelenítő szelep

18

Nyomásmérési pont (vákuum)

19

Nyomásmérési pont (túlnyomás)

20

Vizsgáló nyílások (A - levegő) - (F - füstgáz)

21

Füstgáz gyűjtő

22

Gyújtótranszformátor

23

Kondenzációs egység

24

Levegőbevezető cső

25

Gyújtóelektródák

26

Ventilátor

27

Keringetőszivattyú

28

3 bar-os biztonsági szelep

29

Automatikus by-pass

30

Töltőcsap

Tartozékok

Nincs találat

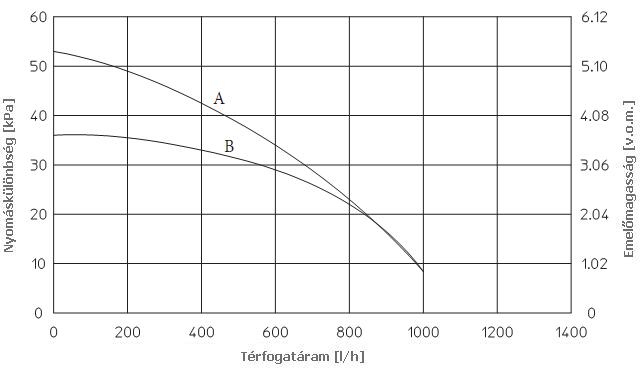

Szivattyú jelleggörbe

Szivattyú jelleggörbe:

A - Szivattyú harmadik fokozatban, by-pass szelep zárva

B - Szivattyú második fokozatban, by-pass szelep nyitva
