VICTRIX Zeus 26 kW

Névleges fűtési teljesítmény 23,6
Működés módja Fali beépített tárolós kombi
Rendelési kód 3.020239

Bemutatás

Az VICTRIX Zeus 26 kW kondenzációs fali gázkazán 23,6 kW teljesítménnyel képes fűtési-, ill. 26kW teljesítménnyel tárolós rendszerben használati melegvizet előállítani. A készülék az (opcionális) Amico távszabályzóval könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő csatlakoztatása esetén időjárásfüggő szabályozás is lehetséges. Beépített tárolója révén akár két melegvíz-csapoló egyidejű használata esetén is kellő mennyiségű melegvizet képes előállítani. A készülék tartalmazza a használati melegvíz oldali tágulási tartályt, valamint a fali kiálláshoz történő csatlakozáshoz szükséges bekötőkészletet is.

KÉT FÜGGETLEN HŐCSERÉLŐ

Mind a fűtési, mind a HMV hőcserélő rozsdamentes acélból készült.

DIGITÁLIS VEZÉRLÉSŰ LÁNGMODULÁCIÓ

Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására.

HMV TÁGULÁSI TARTÁLY

A HMV körben jelentkező nyomásnövekedés kompenzálására a Zeus kW készülékekbe egy második tágulási tartály is beépíthető.

SZABÁLYOZHATZÓ BY-PASS

A beépített, szabályozható by-pass lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is. A szabályozható by-pass optimális működést tesz lehetővé.

MOTOROS VÁLTÓSZELEP

A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a HMV hőcserélő felé.

BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS

Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít. A készülék elektronikája tetszőleges szabályozási egyenes beállítását teszi lehetővé.

ROZSDAMENTES ACÉL MELEGVÍZTÁROLÓ

A beépített 45 literes űrtartalmú melegvíztároló lehetővé teszi a melegvíz felhasználást két csapoló, például zuhany és mosogató csap egyidejű működtetésekor is.

HMV TÁGULÁSI TARTÁLY

A HMV körben jelentkező nyomásnövekedés kompenzálására a Victrix Zeus Superior kW készülékek egy második beépített tágulási tartállyal is rendelkeznek a HMV kör számára.

BEKÖTŐCSŐKÉSZLET GYÁRILAG A KÉSZÜLÉK MELLÉ CSOMAGOLVA

EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL

A VICTRIX Zeus Superior kW készülékek teljes körűen képesek együttműködni az Immergas DIM egységeivel, így lehetséges több, egymástól független fűtési kör (akár radiátoros, akár kevert) kialakítása.

KONDENZÁCIÓS TECHNOLÓGIA

Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli.

IPX4D ELEKTROMOS VÉDETTSÉG

Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.

Méretek

Méretek:

BEFOGLALÓ MÉRETEK

Típus

Magasság

[mm]

Szélesség

[mm]

Mélység
[mm]

Füstgáz evezetés / levegő bevezetés mérete

[mm]

VICTRIX Zeus 26 kW

843

580

380

Ø 60/100

CSATLAKOZÓ MÉRETEK

Típus

Fűtési előremenő
M

Fűtési visszatérő
R

Használati

melegvíz
AC

HMV

cirkuláció
RC

Használati

hidegvíz
AF

Kondenzvíz

elvezetés
SC

Gáz


G

Elektromos
hálózat
V

VICTRIX Zeus 26 kW

3/4"

3/4"

1/2"

1/2"

1/2"

NA15

1/2"

23OV / 50Hz

Műszaki adatok

Műszaki adatok:

Névleges hőterhelés HMV üzemmódban

kW

26,8

Névleges hőterhelés fűtési üzemmódban

kW

24,2

Névleges hőteljesítmény HMV üzemmódban

kW

26,0

Névleges hőteljesítmény fűtési üzemmódban kW 23,6

Minimális hőterhelés

kW

3,2

Minimális hőteljesítmény

kW

3,0

Hatásfok névleges terhelésnél (80/60°C)

%

97,4

Hatásfok minimális terhelésnél (80/60°C)

%

93,2

Hatásfok teljes terhelésnél (50/30°C)

%

105,8

Hatásfok minimális terhelésnél (50/30°C)

%

106,8

Hatásfok minimális terhelésnél (40/30°C)

%

107,9

Hatásfok minimális terhelésnél (40/30°C)

%

108,8

Engedélyezett égéstermékelvezető/levegőbevezető rendszerek

  B2, B3, C1, C2, C3, C4, C5, C6, C8, C9




Fűtési kör jellemzői

Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses)

°C

25-85/25-50

Maximális kazánvíz hőmérséklet

°C

90

Maximális üzemi nyomás

bar

3

Tágulási tartály térfogata

liter

4,2

Tágulási tartály előnyomása

bar

1,0

Keringetőszivattyú emelőmagassága (1000 l/h)

kPa

19,4




Használati melegvíz kör jellemző

Névleges HMV teljesítmény

kW

26,0

HMV hőmérséklet-tartomány

°C

20 - 60

Maximális nyomás a HMV körben

bar

8

HMV teljesítmény folyamatos üzemben (Δt=30°C)

liter/perc

13,3

HMV teljesítmény az első tíz percben (Δt=30°C)

liter/perc

15,6

HMV köri tartály térfogata

liter

1,2

HMV köri tágulási tartály előnyomása

bar

2,5




Gázellátás

"H" típusú földgáz (G20) csatlakozási nyomása

mbar

20

Fogyasztás névleges teljesítményen (Ha=36 MJ/normál m3)

m3/h

2,85




Egyéb jellemzők

Hálózati feszültség

V/Hz

230 / 50

Névleges áramfelvétel

A

0,61

Névleges elektromos teljesítmény

W

135

Ventilátor teljesítményigénye

W

25,6

Ventilátor szállítónyomása névleges teljesítményen

Pa

148

Ventilátor szállítónyomása minimális teljesítményen

Pa

33

Keringetőszivattyú teljesítményigénye

W

87,2

Elektromos védettség

 IP

X4D

Kazánvíz térfogat

liter

4,2

HMV tartály térfogata

liter

45

Teljes tömeg (víz nélkül)

kg

61,3

Hőtechnikai adatok

Hőtechnikai adatok:





H-földgáz (G20)

Propán (G30)

Bután (G31)

Hatásfok maximális terhelésnél (80/60°C)

%

97,4   97,4



97,4

Hatásfok minimális terhelésnél (80/60°C)

%

93,2

 93,2  93,2

Hatásfok maximális terhelésnél (50/30°C)

%

105,8

105,8
105,8

Hatásfok minimális terhelésnél (50/30°C)

%

106,8

 106,8 106,8

Hatásfok maximális terhelésnél (40/30°C)

%

107,9 107,9
107,9

Hatásfok minimális terhelésnél (40/30°C)

%

108,8

108,8
108,8

Kéményveszteség maximális terhelésnél (80/60°C)

%

2,52,5 2,5

Kéményveszteség kikapcsolt égőnél

%

0,030,03  0,03

Burkolat vesztesége kikapcsolt égőnél

%

0,580,58  0,58

Burkolat vesztesége maximális terhelésnél (80/60°C)

%

0,50,5 0,5

Füstgáz-hőmérséklet maximális terhelésnél

°C

62
68
62

Füstgáz-hőmérséklet minimális terhelésnél

°C

 50  55

         50

Füstgáz-tömegáram maximális terhelésnél

kg/h

 42  38  43

Füstgáz tömegáram minimális terhelésnél

kg/h

 5 5  5

CO2 tartalom maximális terhelésnél

%

 9,5  12,3  10,6

CO2 tartalom minimális terhelésnél

%

 9,0  11,8  10,1

CO tartalom maximális terhelésnél (0% O2 tartalom mellett)

ppm

 235  680  220

CO tartalom minimális terhelésnél (0% O2 tartalom mellett)

ppm

 3  4  4

NOx kibocsátás maximális terhelésnél

mg/kWh



44

 148



35

NOx kibocsátás minimális terhelésnél

mg/kWh



12

 26



13



A gáz térfogatáramok 15°C hőmérsékleten, és 1013 mbar nyomáson számított fűtőérték esetére vonatkoznak.

A füstgáz-hőmérséklet értékek 15°C-os hőmérsékletű frisslevegő, és 50°C-os fűtési előremenő esetére vonatkoznak.

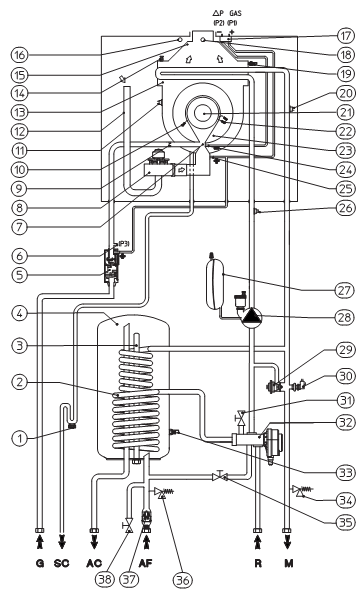

Hidraulikai vázlat

Hidraulikai vázlat:

Jelmagyarázat



1

Kondenzvíz ürítő

2
AISI 316 L rozsdamentes acél fűtő csőkígyó

3

Magnézium anód

4

AISI 316 L rozsdamentes acél tároló (45 liter)

5

Gázszelep

6

Égőnyomás mérési pont (P3)

7

Venturi egység

8

Ventilátor

9

Gázfúvóka

10

Lángérzékelő elektróda

11

Égéstermék hőmérséklet határoló termosztát

12

Levegőbevezető cső

13

Rozsdamentes acél kazántest

14

Kézi légtelenítő szelep

15

Égéstermék gyűjtő

16

Levegő oldali mintavételezési pont

17

Nyomáskülönbség mérési pontok

18

Égéstermék oldali mintavételezési pont

19

Fűtési előremenő NTC hőmérséklet érzékelő

20

Hőmérséklet határoló termosztát

21

Égő

22

Gyújtó elektróda

23

Égéskamra fedele

24

Venturi egység vákuum pontja

25

Venturi egység túlnyomás pontja

26

Fűtési visszatérő NTC hőmérséklet érzékelő

27

Fűtési tágulási tartály

28

Keringető szivattyú

29

Szabályozható by-pass szelep

30

Fűtési rendszer nyomáskapcsoló

31 Rendszer ürítőcsap
32 Motoros váltószelep
33 HMV NTC hőmérséklet érzékelő
34 3 bar-os biztonsági szelep
35 Töltőcsap
36 8 bar-os biztonsági szelep
37 Visszacsapó szelep
38 Tároló ürítőcsap

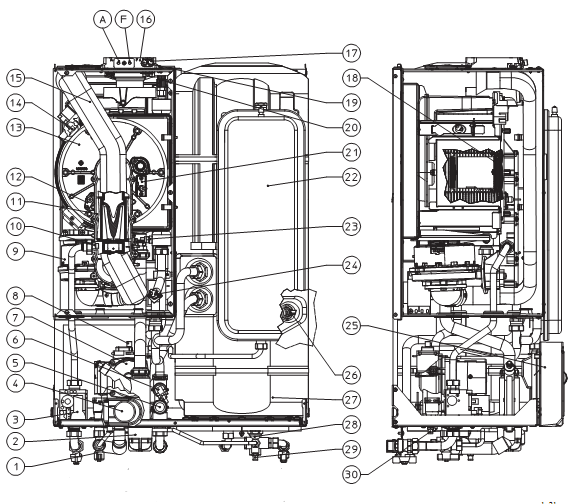

Felépítés

Felépítés:



 Jelmagyarázat:

 1 Töltőcsap  16Vizsgálónyílás (A - levegő) - (F - füstgáz)
 2 Kondenzvíz ürítő
  17Nyomáskülönbség mérő pont vákuum oldala
 3 Gázszelep  18Égő
 4 Motoros váltószelep
  19Nyomáskülönbség mérő pont túlnyomás oldala
 5 3 bar-os biztonsági szelep
  20

Kézi légtelenítő szelep

 6 Fűtési rendszer nyomáskapcsolója
  21Gyújtó elektróda
 7 Keringető szivattyú
  22Fűtési tágulási tartály
 8 Légtelenítő szelep
  23Használati melegvíz köri tágulási tartály
 9 Ventilátor  24Fűtési előremenő hőmérséklet érzékelő
 10 Gázfúvóka
  25Vezérlőpanel
 11 Venturi egység
  26
 12 Lángérzékelő elektróda
  27Használati melegvíz tároló
 13 Kondenzációs egység
  28
14 Égéstermék hőmérséklet határoló termosztát
 29
15 Levegő bevezető cső
 30

Tartozékok

Nincs találat

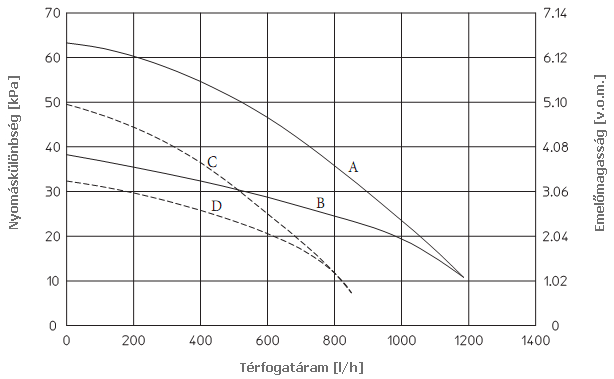

Szivattyú jelleggörbe

Szivattyú jelleggörbe:



A – Szivattyú legnagyobb sebességen, by-pass szelep zárva
B – Szivattyú legnagyobb sebességen, by-pass szelep nyitva
C – Szivattyú közepes sebességen, by-pass szelep zárva
D – Szivattyú közepes sebességen, by-pass sezelep nyitva
